[안내] DocuCentre-V C2263 드럼 카트리지 교체, 사용매수

문서.사진/프린터.복합기

by 프린트셀프 2020. 6. 1. 17:20

본문

1. DocuCentre-V C2263 드럼 카트리지 교체방법



1-1. [기계 확인]-[소모품 확인]에서 드럼 카트리지 상태를 확인합니다.

1-2. 드럼 카트리지 교체를 위해 교환 방법에 대한 그림을 참고합니다.

1-3. 드럼 카트리지(Drum Cartridge)를 새 제품을 준비합니다.

1-4. 전면 덮개를 개방하고 좌측에 있는 고정레버를 자물쇠 잠김 아이콘이 있는 곳에서 자물쇠 열림 아이콘이 있는 방향으로 돌려줍니다.

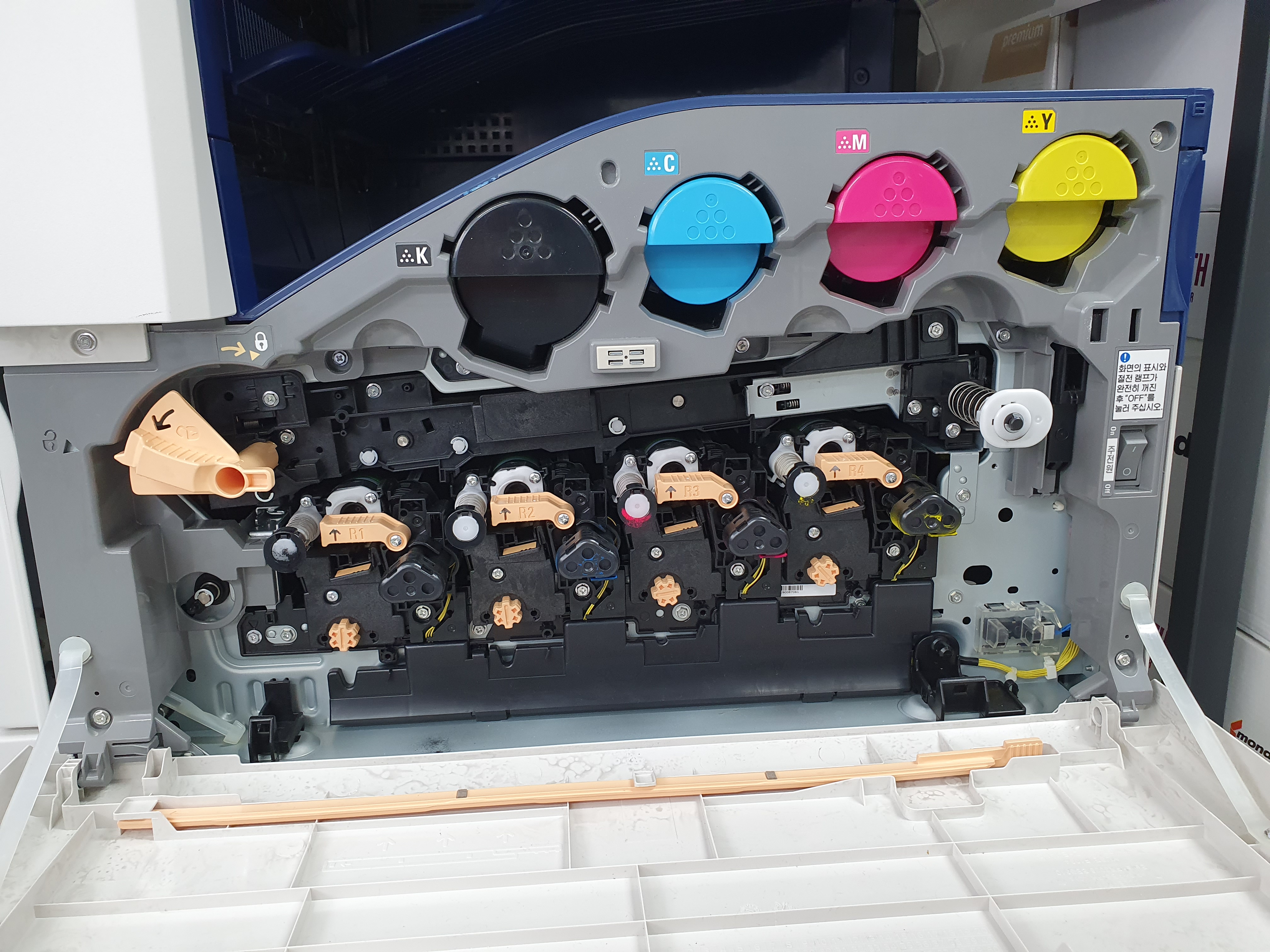

1-5. 드럼 카트리지가 들어 있는 덮개를 양쪽에 개방합니다.(그림 참고)

1-6. 현재 드럼 카트리지(R2) 교체를 위해 레버를 화살표 방향대로 돌려주고 아래쪽에 있는 나사를 시계 반대 방향으로 돌려서 풉니다.

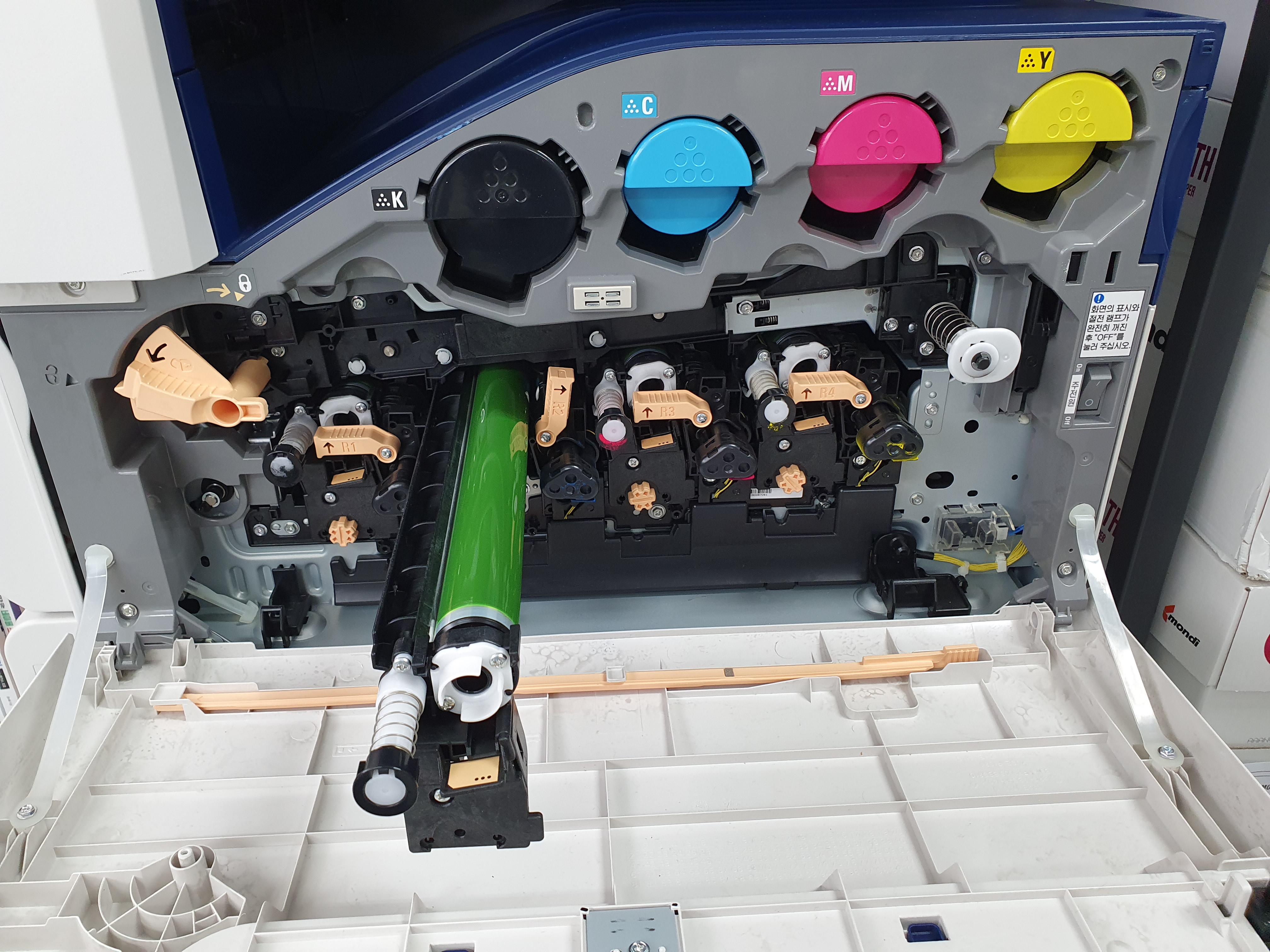

1-7. 기존에 있는 드럼 카트리지(R2)를 당겨서 제거합니다.

1-8. 드럼 카트리지(R2) 새제품을 넣고 분해 역순으로 조립합니다.

1-9. 드럼 카트리지 전면덮개를 닫고 자물쇠 열림 방향에서 자물쇠 잠김 방향으로 레버를 돌려줍니다.

1-10. [기계확인]-[소모품 확인]에서 드럼 카트리지 상태를 확인합니다.


2. DocuCentre-V C2263 사용 매수 확인방법



2-1. 전면 LCD 화면 우측에 기계 확인(사용 매수 확인) 버튼을 클릭합니다.


2-2. 기계 확인 화면에서 '사용 매수 확인' 탭(Tap)에서 '사용 매수 확인'을 선택합니다.


2-3. 현재의 사용 매수로 합계(컬러), 합계(흑백), 큰 크기의 컬러, 합계로 구분되어 표시됩니다.


2-4. 기계확인 화면에서 '기계 상태 리포트 출력' 탭(Tap)을 선택합니다.


2-5. 리포트/리스트 출력 화면에서 '작업 확인/통신관리 리포트'를 선택합니다.


2-6. 작업확인/통신관리 리포트 화면에서 작업 이력, 에러 이력, 통신관리 리포트를 출력할 수 있습니다.


2-7. 프린트 사용매수 확인하기 위해서는 '작업 이력 리포트'에서 '전체' 또는 '프린트'를 선택하고 [시작] 버튼을 누르면 리포트 형식으로 A4 용지에 인쇄됩니다.


2-8. 전체 프린트 수량이 아닌 개별적으로 출력한 수량을 확인할 때는 [작업 확인] 버튼을 클릭해서 [실행 완료] 탭(Tap)에 있는 작업을 선택하면 상세정보를 확인할 수 있습니다.
