Canon PRO-500 개봉, 설치, 드라이버, 유틸리티

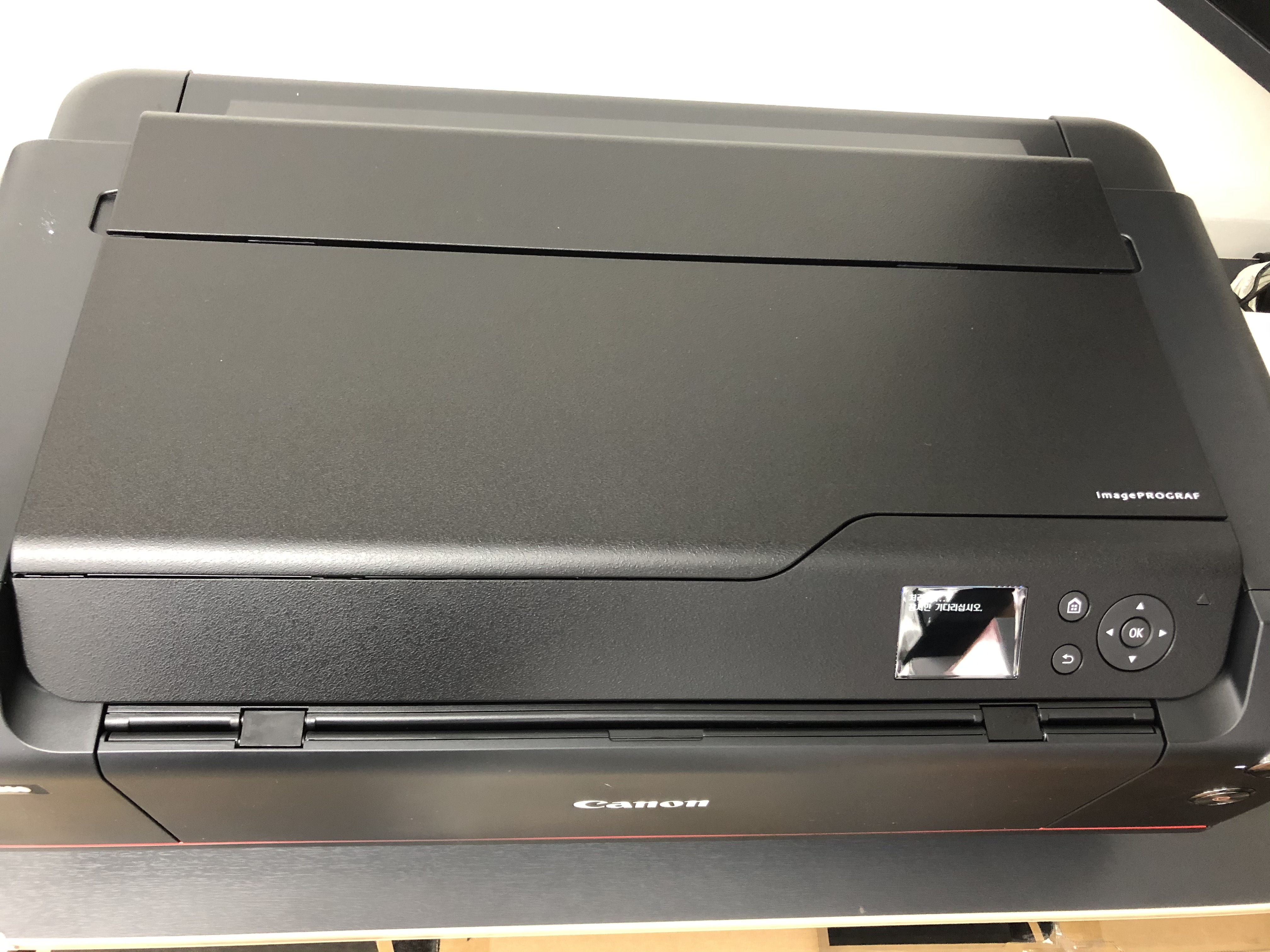

1. Canon PRO-500 제품 박스 개봉

1-1. 제품 박스를 개봉하면 프린터와 잉크 및 설명서가 포함되어 있습니다.

1-2. 큰 비닐봉지에 프린터가 담겨 있어서 들고 이동하기에 편리합니다. 프린터 전면에 주의사항을 읽어보세요.

1-3. 스티커가 붙여진 곳을 떼야하는데 덮개를 열면 프린트 헤드가 들어갈 자리에 플라스틱이 있으며 조심해서 빼냅니다.

1-4. 포토프린터 구성품으로는 전원 케이블, USB 케이블, 프린트 헤드 1개, 잉크 카트리지 12개입니다.

---

2. 제품 설치

2-1. 제품 설치는 박스 안에 포함되어 있는 매뉴얼 또는 캐논 홈페이지에서 제공하는 매뉴얼을 참고하시면 됩니다.

---

3. 잉크 카트리지 설치

3-1. 잉크 카트리지를 비닐에서 제거합니다.

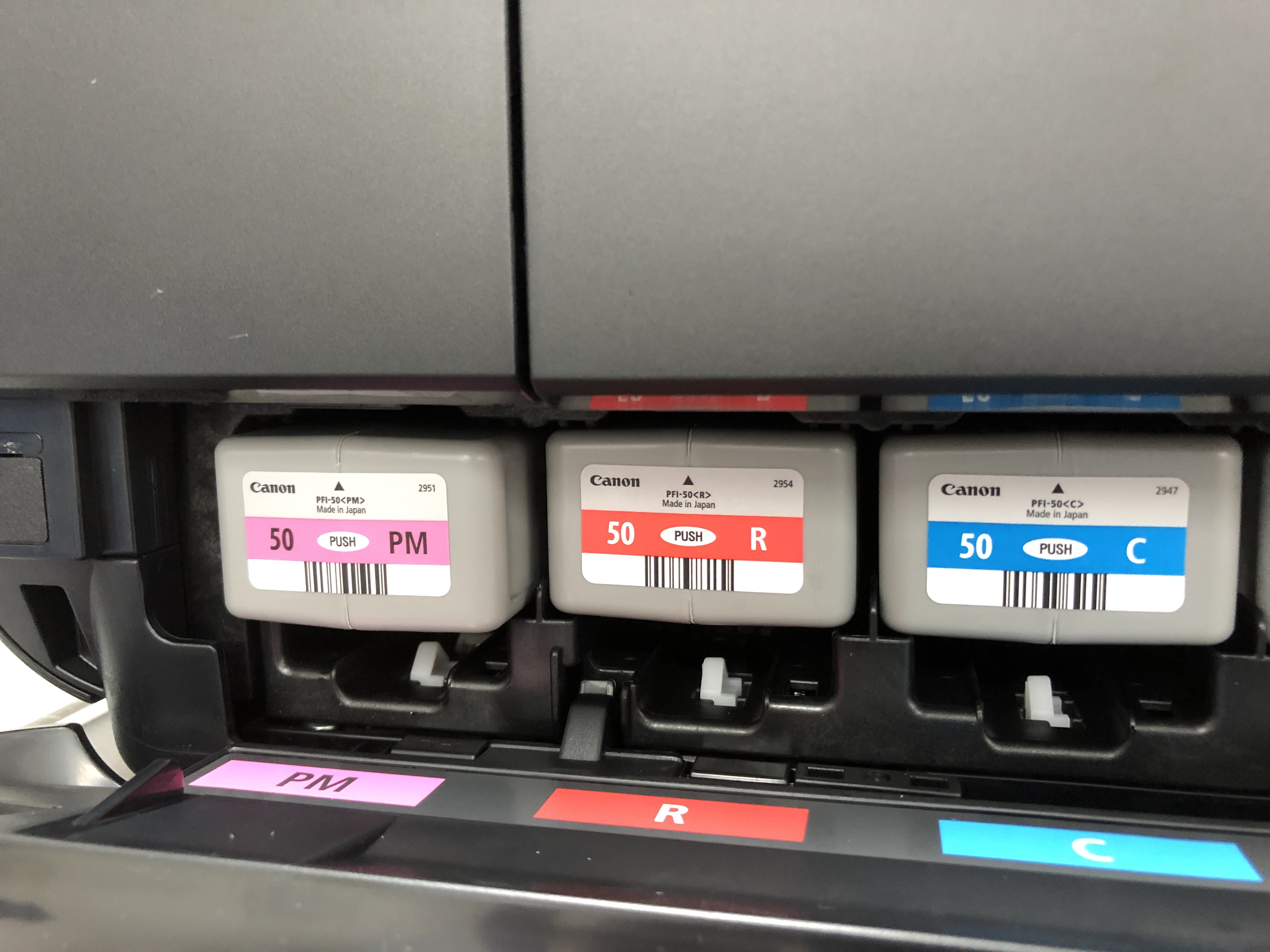

3-2. 잉크 상단에 적혀있는 잉크색 표시와 프린터기에 장착할 표시 부분이 일치하는 곳을 확인합니다.

3-3. 잉크통을 밀어 넣으면 약간 튀어나올 정도에서 멈춥니다.

3-4. 잉크 카트리지를 힘을 줘서 밀어 넣다 보면 안에 들어가는 느낌이 들며 그 정도에서 멈추면 됩니다.

3.5 잉크 카트리지 총 12개를 동일한 방식으로 진행합니다.

---

4. 프린트 헤드 설치

4-1. 프린트 헤드 비닐포장을 개봉합니다.

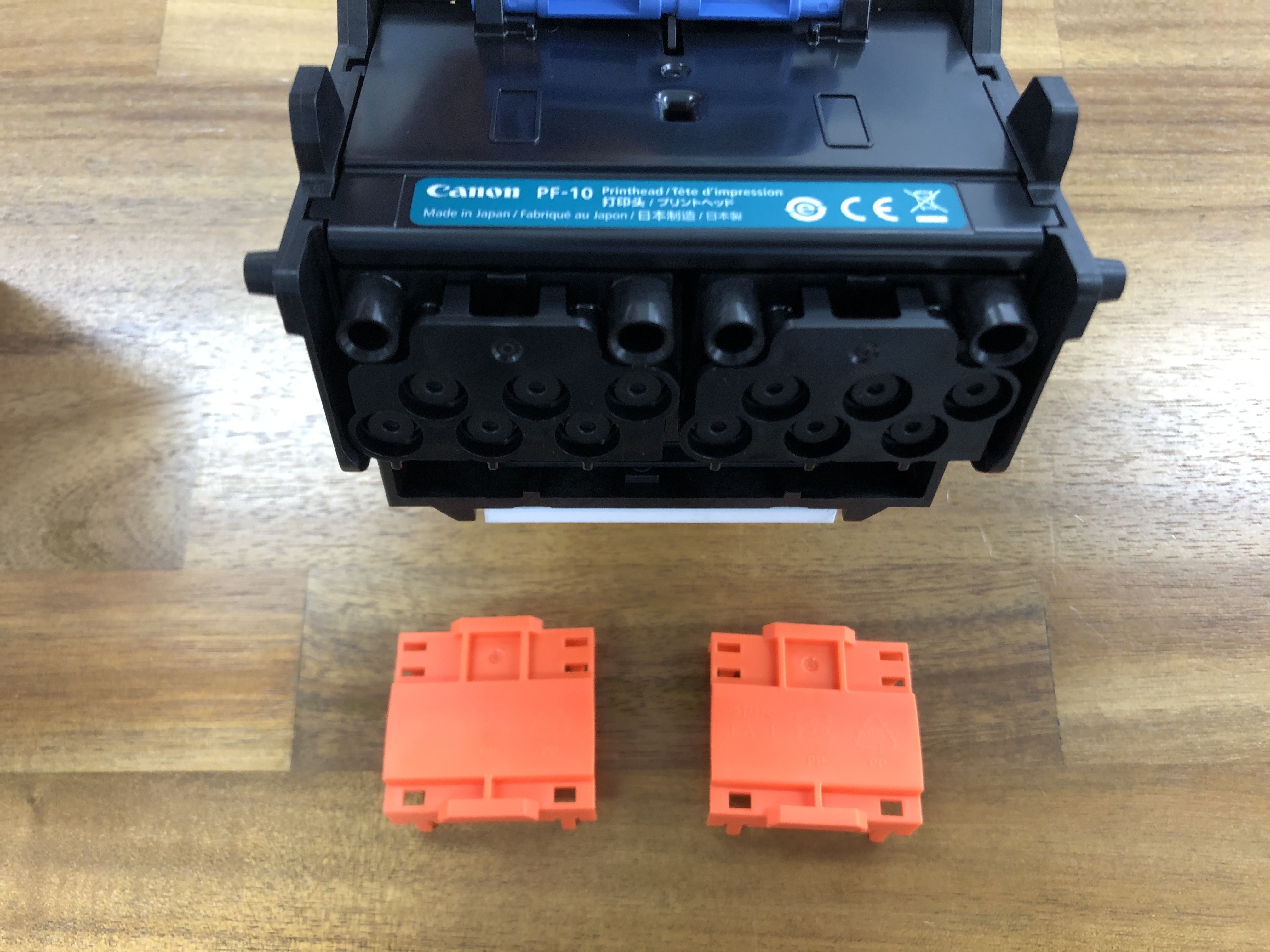

4-2.  프린트 헤드 전면에 플라스틱을 제거합니다.

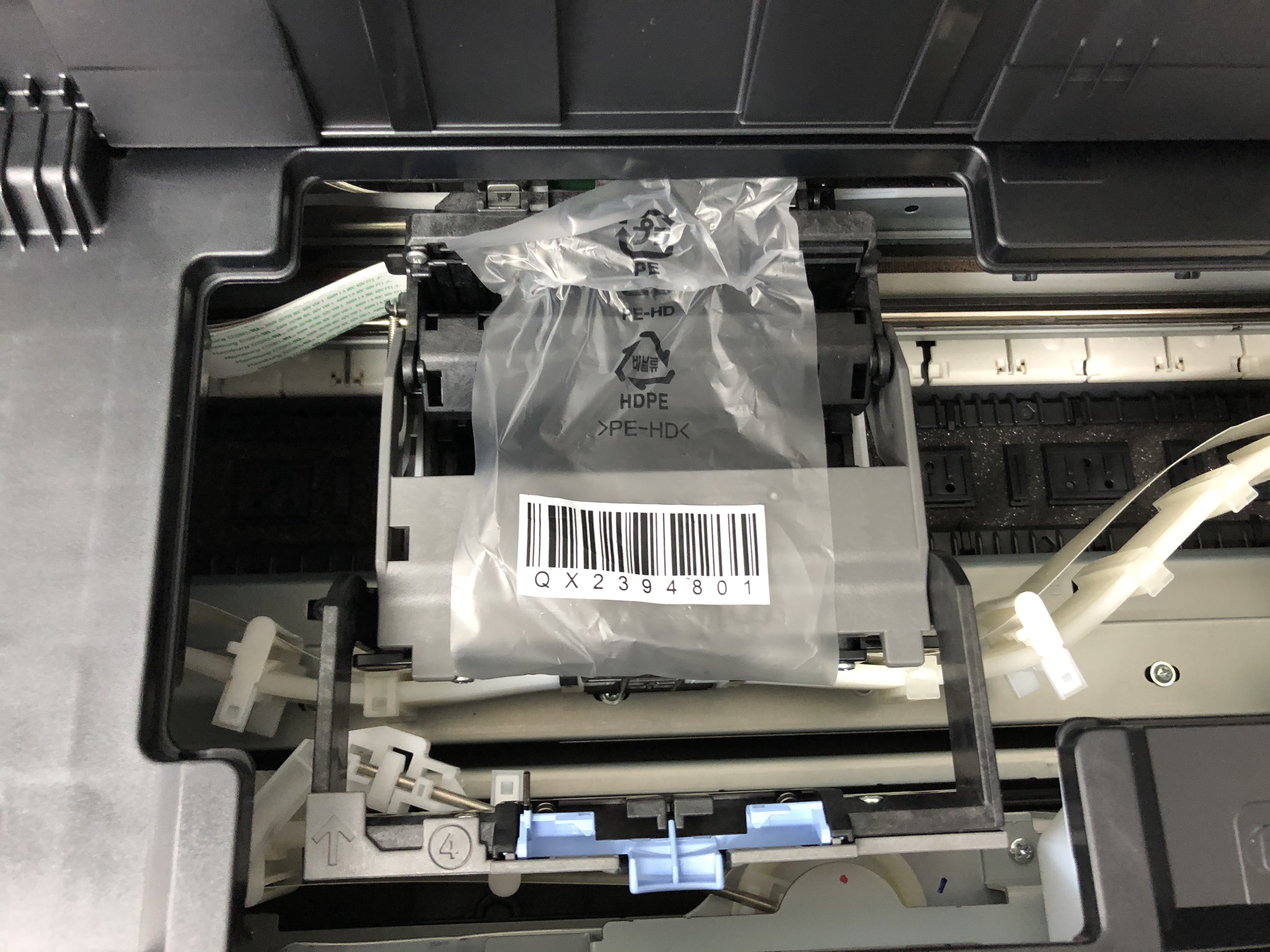

4-3. 제품 상단 덮개를 열어서 프린트 헤드가 들어갈 곳에 비닐을 제거합니다.

4-4. 설치 매뉴얼을 참고하셔서 플라스틱 부분을 위로 올립니다.

4-5. 프린트 헤드를 조심해서 안쪽에 맞게 밀어 넣습니다.

4-6. 역순으로 플라스틱 덮개로 고정합니다.

4-7. 설치 매뉴얼을 참고하시어 역순으로 진행합니다.

---

5. 프린트 보정

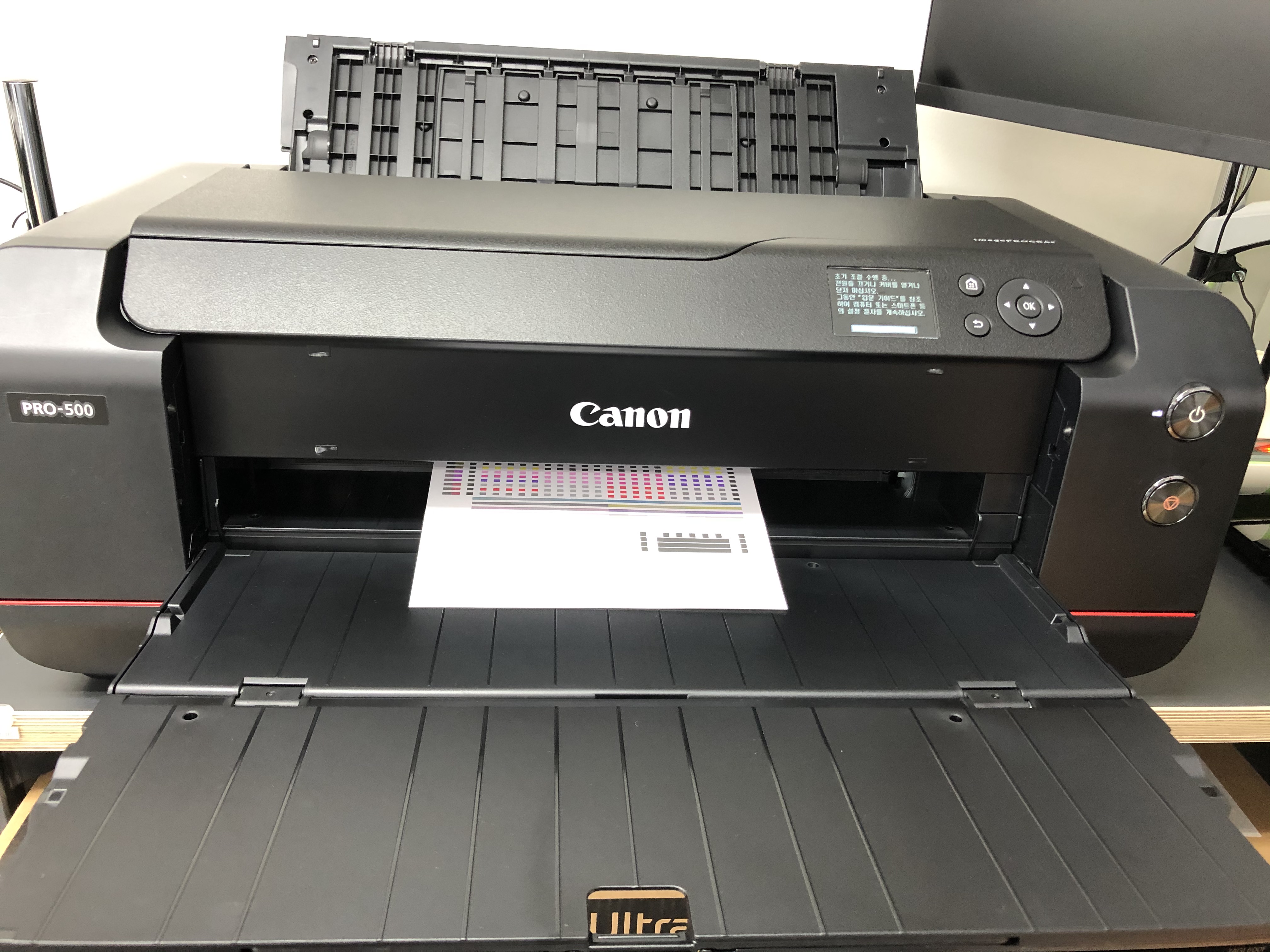

5-1. 프린트 보정작업에 필요한 용지는 제품 박스에 들어 있으며 "MP-101" 용지를 넣으라는 메시지가 표시됩니다.

5-2. MP-101 용지를 준비하고 매뉴얼에 적혀있듯이 모서리가 다른 한쪽을 기준으로 용지함에 넣습니다.

5-3. "초기화 조절 수행 중..."이라는 메시지가 표시되며 인쇄가 시작됩니다.

5-4. 보정작업 이후에 "연결 설정을 시작합니다."라는 메시지가 표시되면 "입문 가이드" 문서를 참고합니다.

---

6. 드라이버 설치(윈도우 운영체제)

6-1. DVD 드라이브를 CD/DVD룸에 넣고 "Msetup4" 응용 프로그램 파일을 더블클릭해서 실행합니다.

[참고] Canon 홈페이지에서 운영체제별로 드라이버를 다운로드 가능합니다.

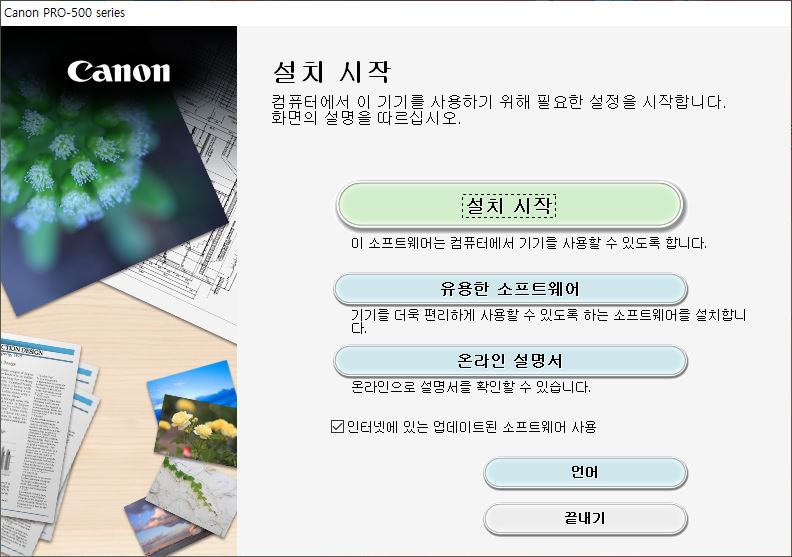

6-2. 설치 시작화면이 표시되면 "설치 시작" 버튼을 클릭해서 진행합니다.

6-3. 국가 또는 지역 선택은 "대한민국"을 선택하고 다음 버튼을 클릭합니다.

6-4. 라이선스 계약서는 동의를 위해 "예'를 선택합니다.

6-5. Extended Survey Program은 읽어보시고 동의 안 함 또는 동의함을 선택합니다.

6-6. 방화벽 설정은 차단 해제에 "V" 체크가 되어 있는 상태에서 다음 버튼을 선택합니다.

6-7. 연결 방법 선택에서는 USB, 유선 LAN, 무선 LAN 연결을 선택할 수 있으며 설치환경에 따라 선택합니다.

6-8. 무선 LAN 연결은 동일한 무선 라우터(유무선 공유기)에 컴퓨터와 프린터가 무선으로 연결되어 있는 상태에서 진행하셔야 합니다.

6-9. 설치가 진행이 되며 설치 완료가 표시될 때까지 기다립니다.

6-10. 사용자 설명서 및 XPS 드라이버는 선택사항입니다.

Canon 기본 설명서

6-11. 설치가 성공적으로 완료되었습니다.

---

7. 드라이버 설치(맥(Mac) 운영체제)

7-1. Canon 홈페이지에서 현재 설치된 Mac OS X 버전에 맞는 드라이버를 다운로드합니다.

7-2. 다운로드한 dmg 디스크 이미지를 더블클릭하면 pkg 설치 파일을 더블클릭합니다.

7-3. Canon IJ 프린터 드라이버 설치 화면이 나타나면 [계속] 버튼을 클릭합니다.

7-4. 소프트웨어 사용권 계약 화면에서 '한국어'를 선택하고 [계속] 버튼을 클릭합니다.

7-5. 표준 설치 화면에서 컴퓨터 사용 공간이 표시되며 [설치] 버튼을 클릭합니다.

7-6. "Canon IJ 프린터 드라이버 설치 중" 화면이 표시되며 설치가 완료될 때까지 기다립니다.



7-7. '시스템 환경설정' 메뉴에 들어가서 '프린터 및 스캐너' 아이콘을 더블클릭합니다.

7-8. 좌측에 '+' 기호를 선택해서 Canon PRO-500 series 프린터를 추가합니다.

---

8. 소프트웨어 설치(윈도우 운영체제)



8-1. Canon 홈페이지에서 프린터를 활용할 수 있는 소프트웨어를 제공함으로 다운로드하셔서 사용하시면 됩니다.

---

9. 잉크 교체

9-1. 잉크 교체방법을 Canon 기본 설명서 - PRO-500 series 매뉴얼과 LCD 화면으로 확인합니다.

012345

9-2. Canon 정품 포토잉크 PFI-50 <PM>(교체할 잉크 카트리지)를 준비하고 교체 영상을 참고하셔서 진행합니다.

01234567

---

10. 프린터 에러 코드(지원 코드) B507

10-1. 지원 코드를 확인합니다.

10-2. Canon 기본 설명서 - PRO-500 series 매뉴얼이 설치되어 있다면 [문제 해결]-[에러가 발생하는 경우] 부분을 참고합니다.

10-3. [문제 해결]-[지원 코드가 표시되는 경우] 부분에서 해당 지원 코드를 찾습니다.



10-4. 에러 코드(지원 코드) 원인을 확인하고 해결방법대로 해보고 안되신다면 가까운 Canon 서비스센터에 문의합니다.

10-5. B507 에러 코드(지원 코드) 발생 시 매뉴얼을 참고해서 유지관리 카트리지를 교체합니다.

01



012

---
