AMD 게이밍 데스크탑 컴퓨터 조립

1. 컴퓨터 사양

[CPU] AMD 라이젠 5 버미어 5600

[메인보드] ASRock B550M STEEL LEGEND

[그래픽카드] GIGABYTE GEFORCE RTX 2060 WINDFORCE OC 12GB

[메모리(RAM)] CORSAIR DDR4-3200 CL16 VENGEANCE LPX 8GB X 2

[SSD] SAMSUNG 980 PRO NVMe SSD M.2 2280 250GB TLC

[파워서플라이] SEASONIC S12 III SSR-650W BRONZE

[케이스] 3RSYS L530

[모니터] SAMSUNG ODYSSEY G3 S24AG300NKXKR

---

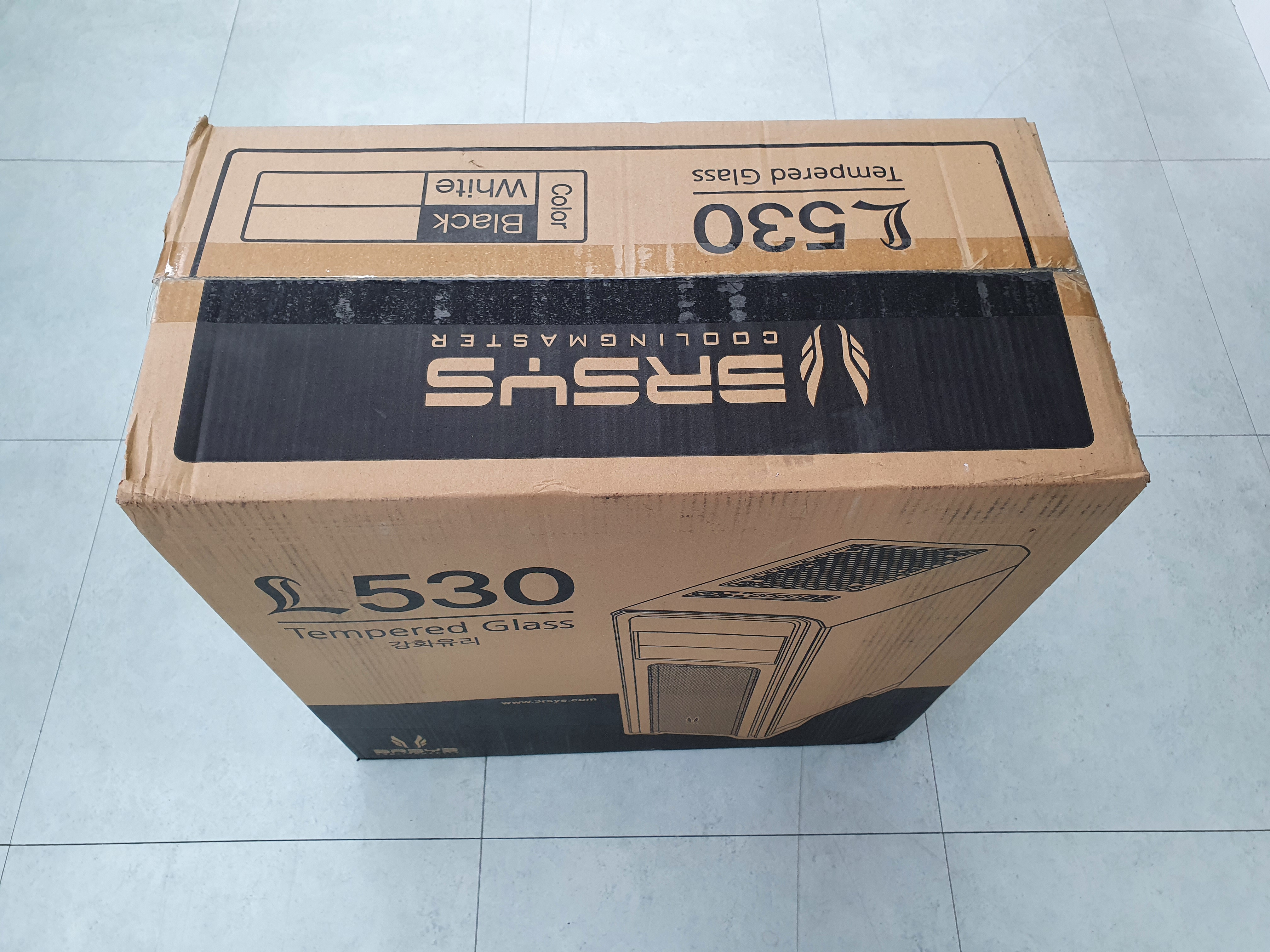

2. 3RSYS L530

2-1. 표준-ATX 규격으로 미들타워 케이스로 Micro-ATX, Mini-ITX 규격과 호환이 됩니다.

2-2. 측면 강화유리 방식으로 120mm 고정 RGB팬이 전면 2개, 상단 2개, 후면 1개로 되어 있습니다.

2-3. CPU 쿨러는 162mm 이하 , 그래픽 카드는 387mm 이하 제품을 지원합니다.





---

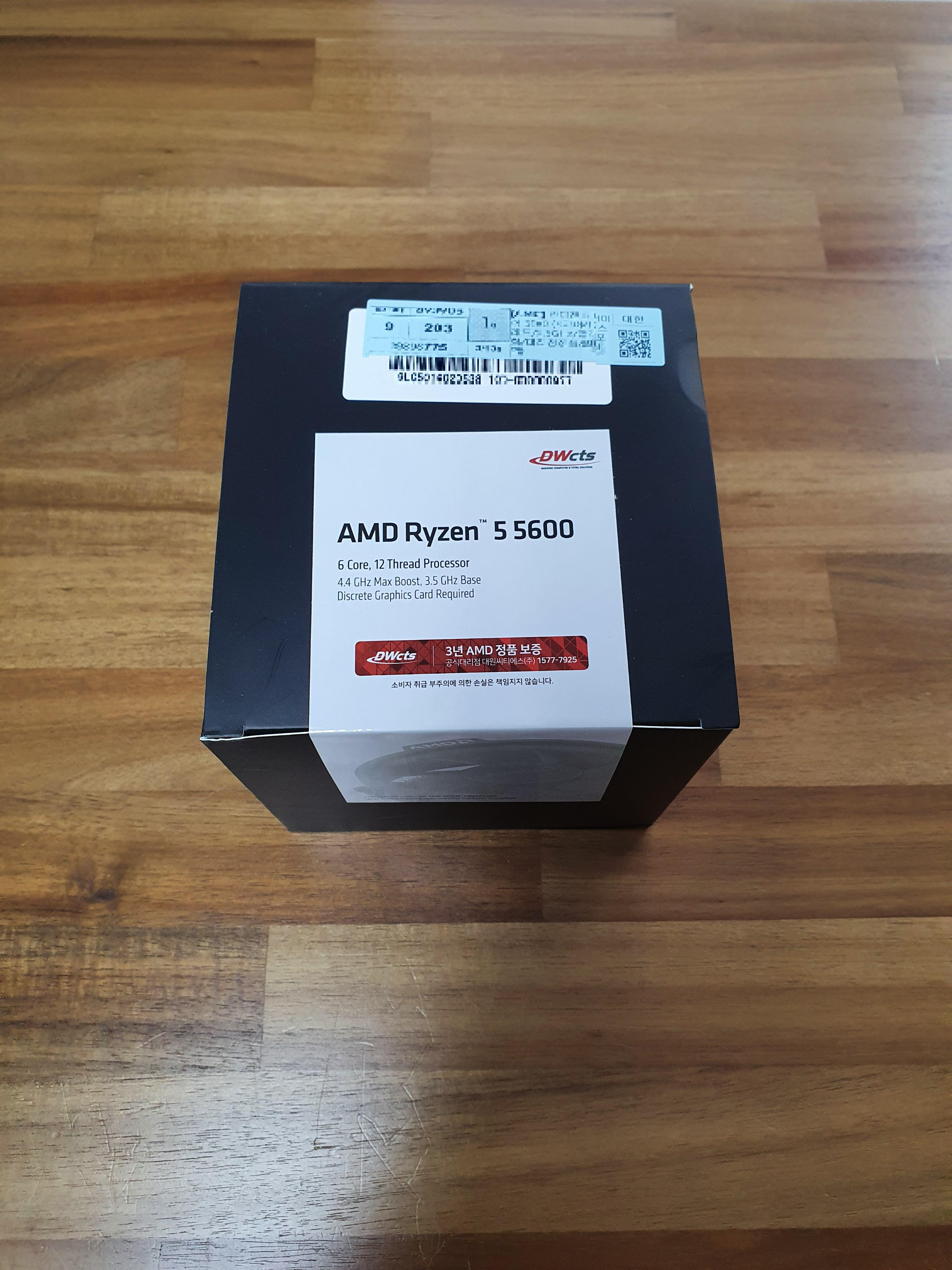

3. AMD Ryzen 5 5600

3-1. AMD 라이젠 5 버미어 데스크톱 프로세서로 6 코어 12 스레드로 AM4 소켓 규격입니다.

3-2. L1 캐시 384KB, L2 캐시 3MB, L3 캐시 32MB로 구성되어 있으며 기본 TDP는 65W입니다.

3-3. 운영체제(OS)는 Windows 10,11 64bit, RHEL x86 64bit, Ubuntu x86 64bit를 지원합니다.

---

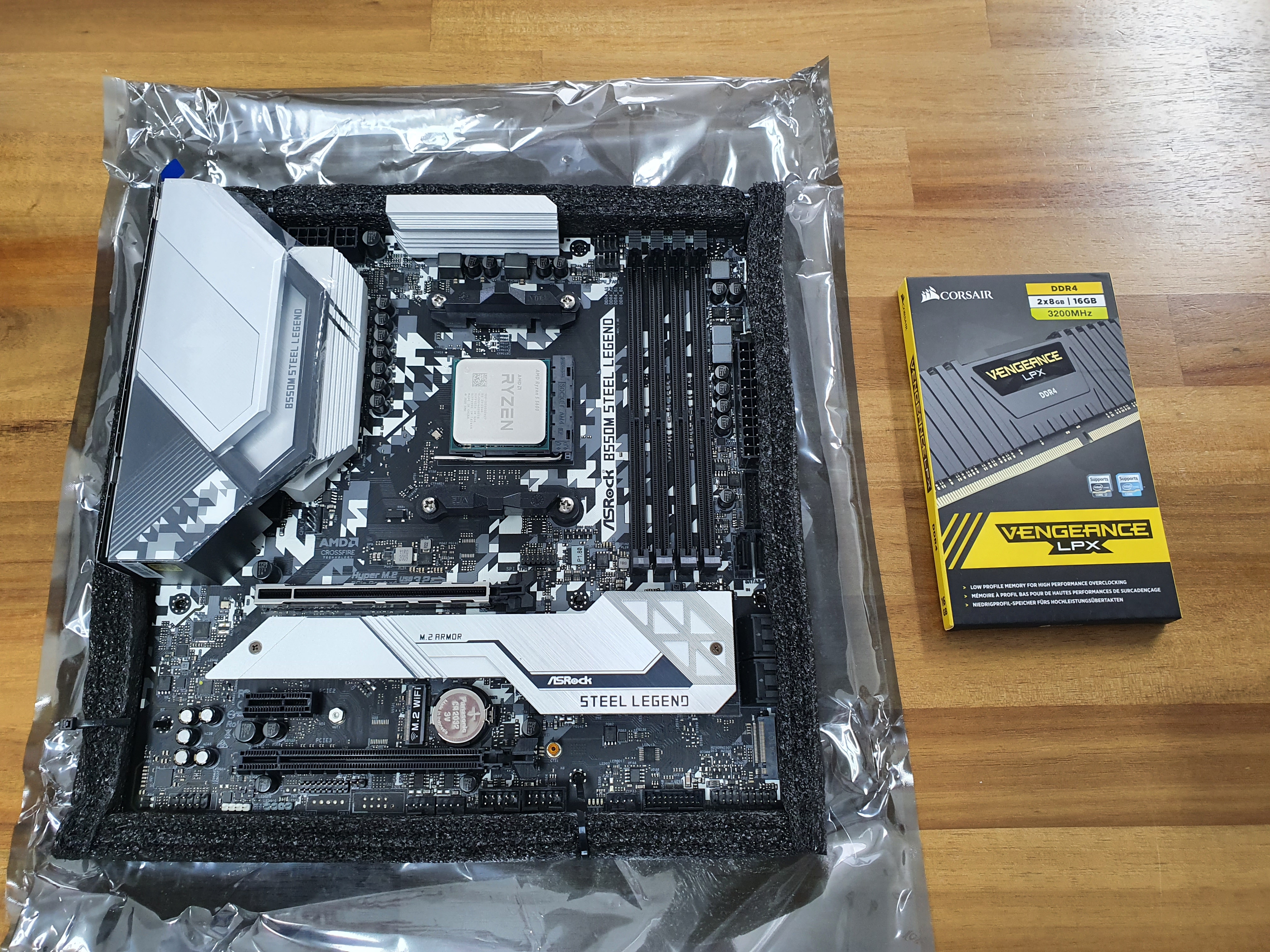

4. ASRock B550M STEEL LEGEND

4-1. AMD AM4 소켓 규격으로 라이젠 3000, 3000G, 4000G, 5000, 5000G 시리즈 데스크톱 프로세서를 지원합니다.

4-2. Dr DOS, 10 페이즈 전원, PCI-E 4.0, M.2 NVMe Gen4, 7.1 채널 오디오, 2.5G LAN로 구성되어 있습니다.

4-3. M.2 방열판이 1개 장착되어 있으며 제품 구성품으로는 설명서, M.2 나사 2개, 케이블 타이, 드라이버 CD, SATA 케이블이 들어 있습니다.

---

5. AMD CPU 조립

5-1. AMD AM4 소켓 규격으로 소켓 옆에 있는 레버를 올립니다.

5-2. CPU에 표시되어 있는 금색 삼각형 모서리를 소켓에 표시되어 있는 삼각형과 일치하게 장착합니다.

5-3. 소켓 옆에 있는 레버를 내리면서 걸쇠 방식으로 걸어서 고정시킵니다.

---

6. CORSAIR DDR4-3200 VENGERNCE LPX  2x8GB 조립

6-1. 메인보드 제조사에서 제시하는 듀얼 채널 구성에 맞게 메모리를 DDR4_A2, DDR4_B2 소켓에 장착합니다.

6-2. DDR4 메모리는 중앙에 있는 홈을 기준으로 위, 아래 길이가 다르므로 메모리 소켓 홈에 맞춰서 장착합니다.

6-3. DDR4 메모리 장착 시 무리한 힘을 주지 않도록 주의하며 위에서 아래로 "딸깍" 소리가 날 때까지 눌러줍니다.

---

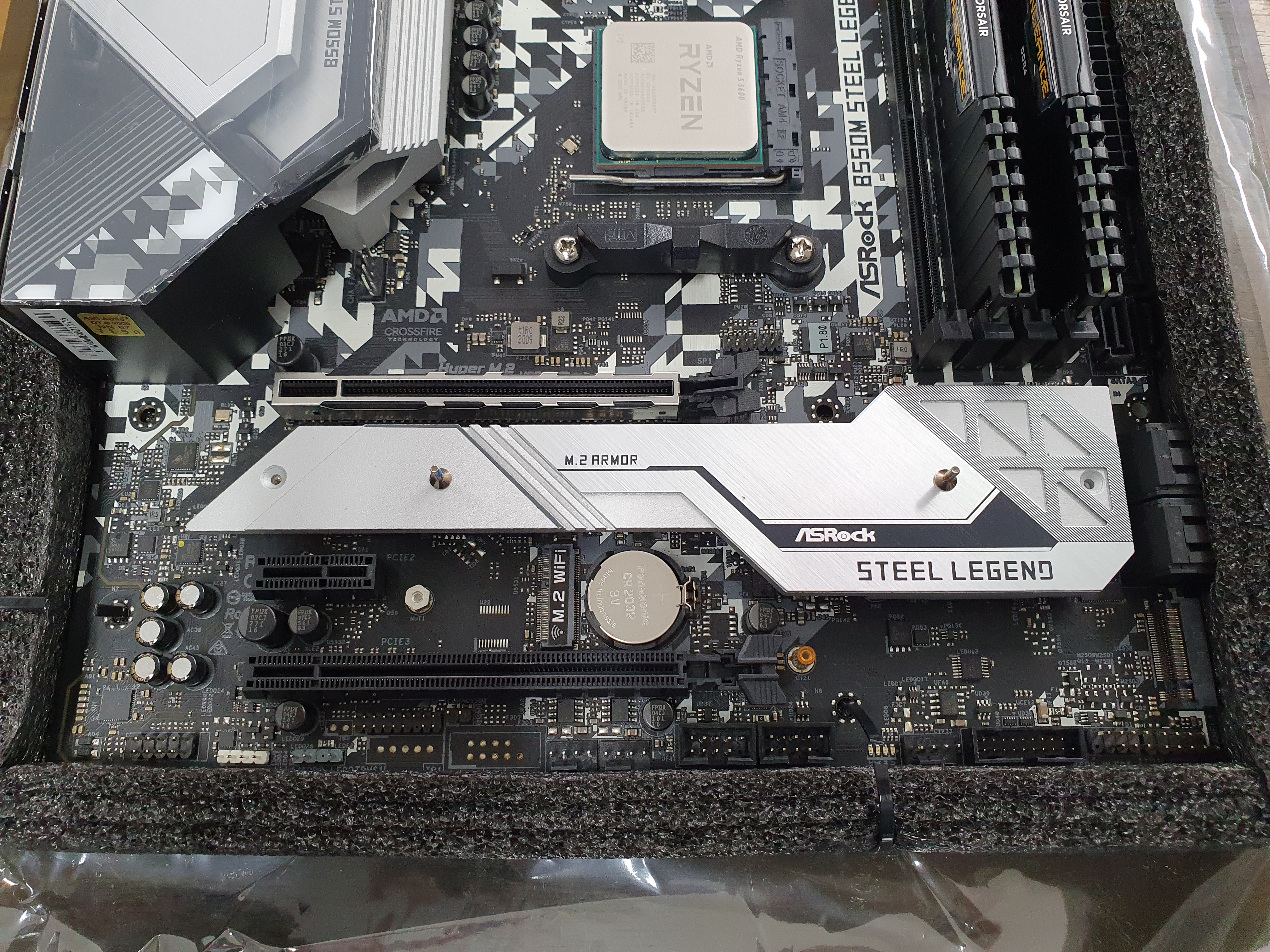

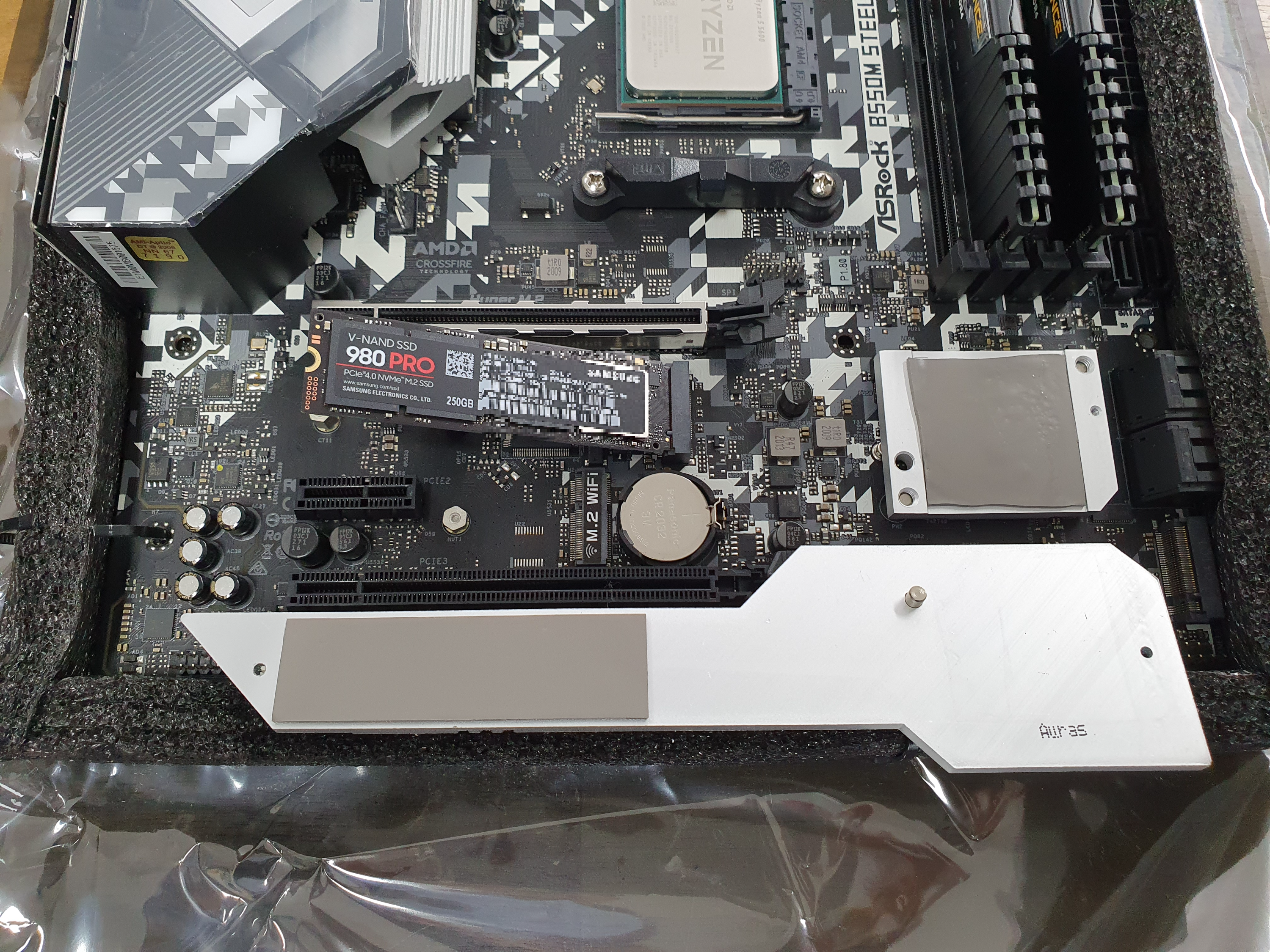

7. SAMSUNG 980 PRO M.2 NVME 250GB 조립

7-1. CPU와 메인보드 사양에서 PCI-E 4.0을 지원하는지 확인이 필요합니다.

7-2. 메인보드에서 M.2 NVMe 소켓에서 PCI-E 4.0을 지원하는 소켓에 장착합니다.

7-3. M.2 방열판 덮개를 열고 30~60도로 비스듬하게 소켓에 맞게 장착합니다.

7-4. M.2 NVMe SSD를 장착한 이후 M.2 방열판 덮개의 비닐을 제거하고 닫습니다.

---

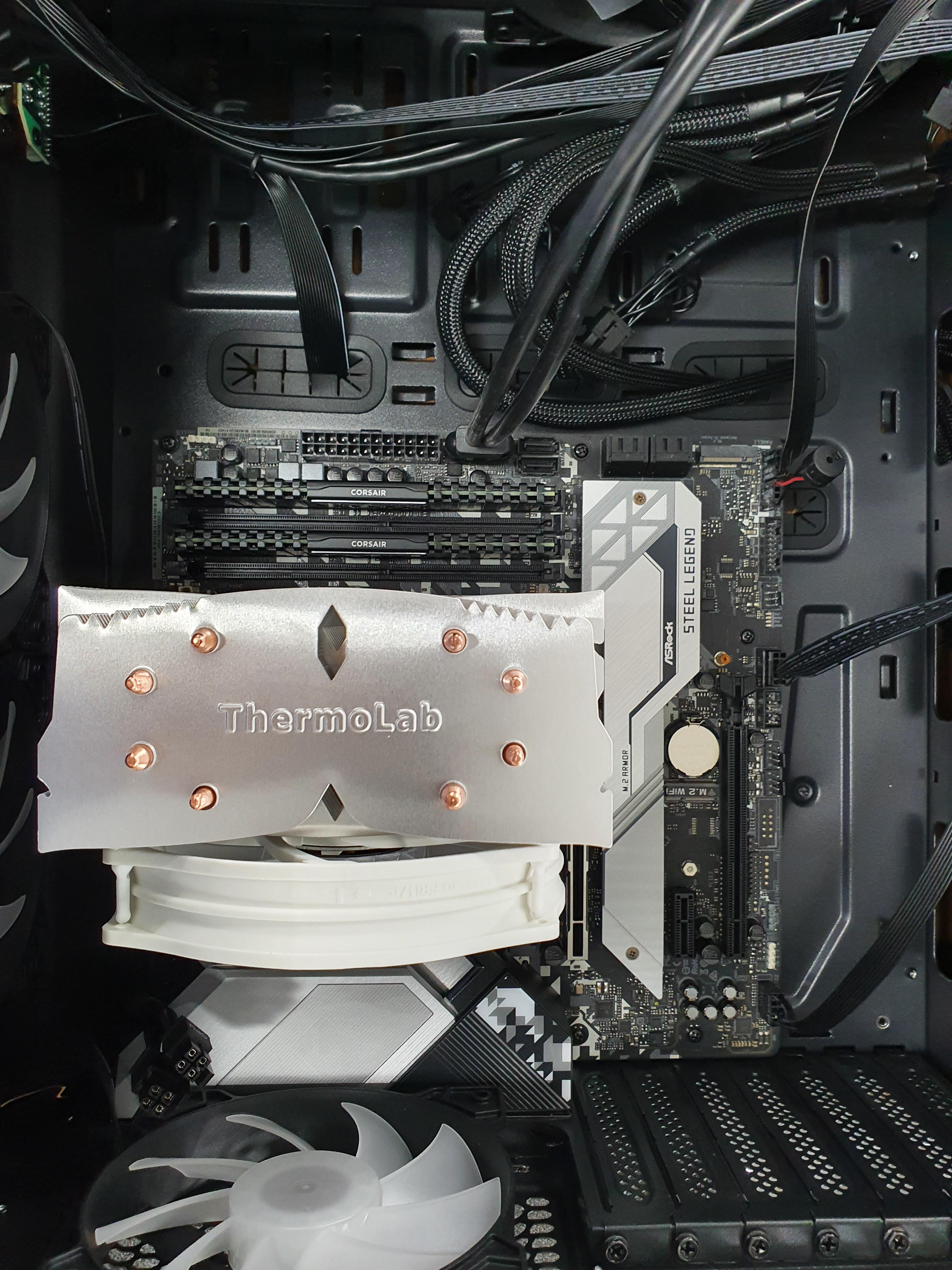

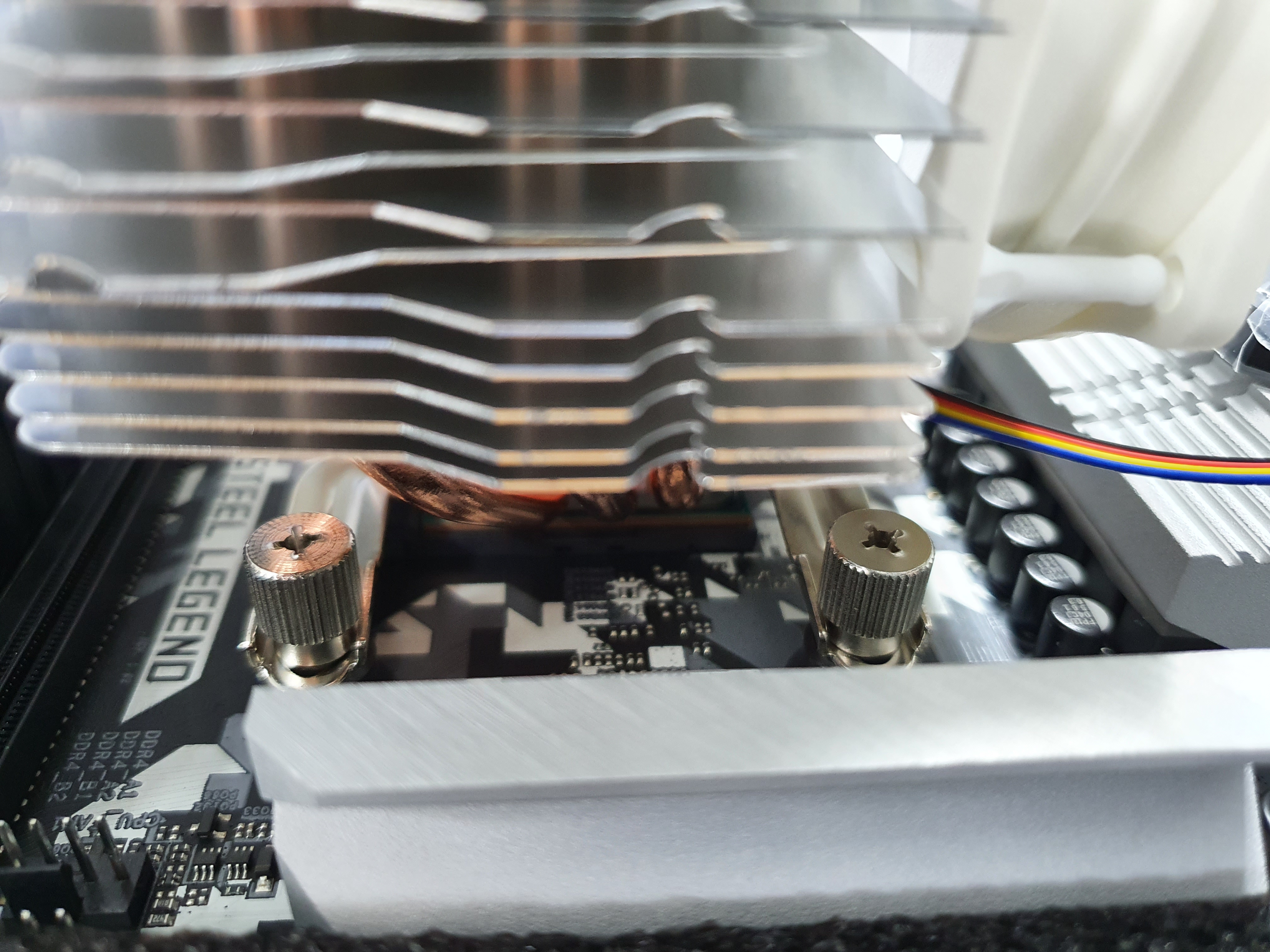

8. Thermolab Trinity 7.0 조립

8-1. CPU 쿨러는 AM4 소켓 규격을 지원하는지 확인이 필요합니다.

8-2. 써모랩 트리니티 7.0 제품은 인텔(Intel)과 AMD 장착하는 방식이 다르므로 매뉴얼을 참고합니다.

8-3. CPU와 CPU 쿨러 사이에 서멀 그리스를 일정량 도포한 이후 결착합니다.

8-4. 써모랩 트리니티 7.0 제품은 모서리에 나사를 체결하는 방식으로 4군데 방향의 나사를 조금씩 돌리면서 장착합니다.

8-5. 메인보드에 있는 CPU 팬 4핀 보조전원에 CPU 쿨러 전원 케이블을 연결합니다.

---

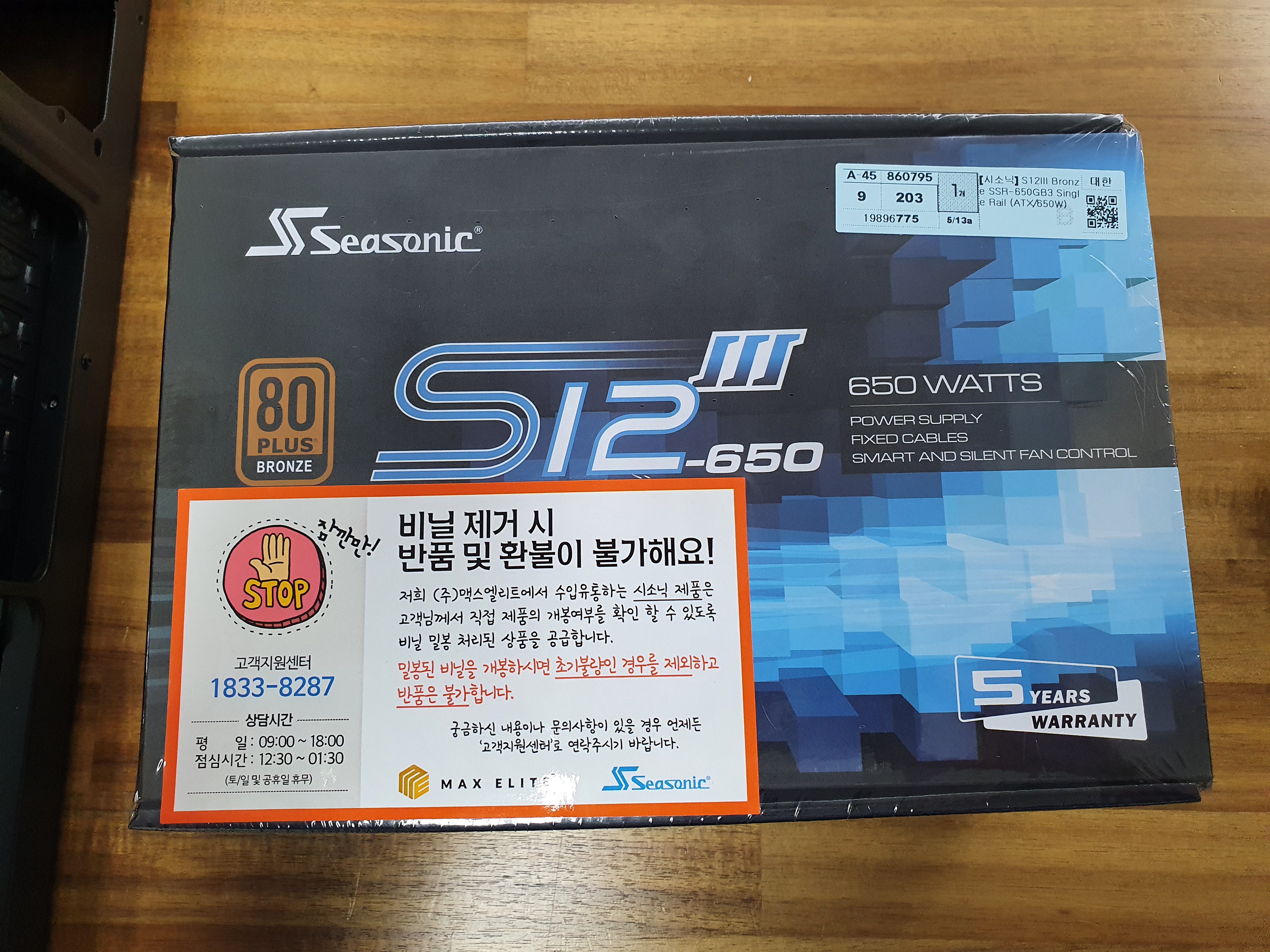

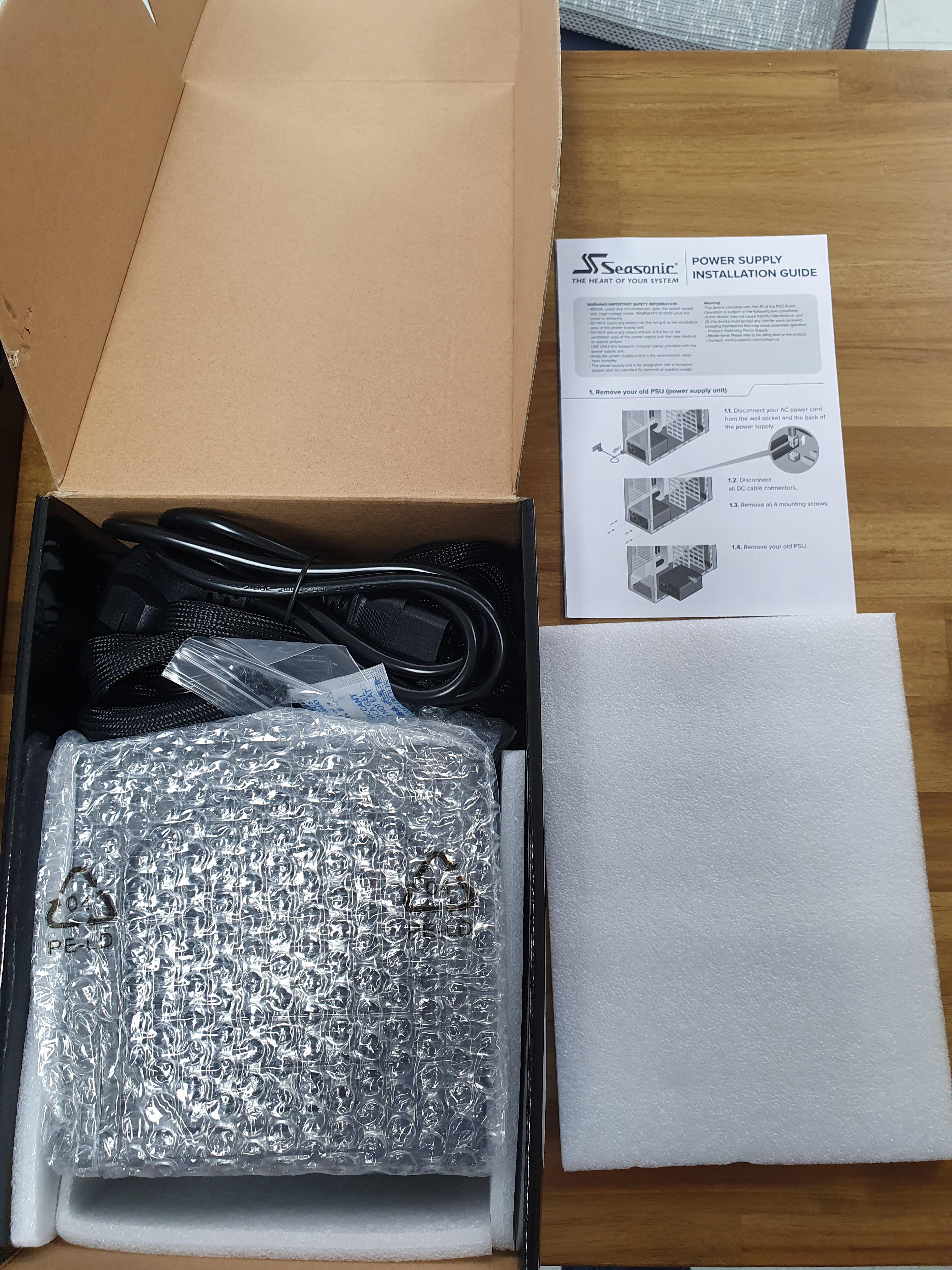

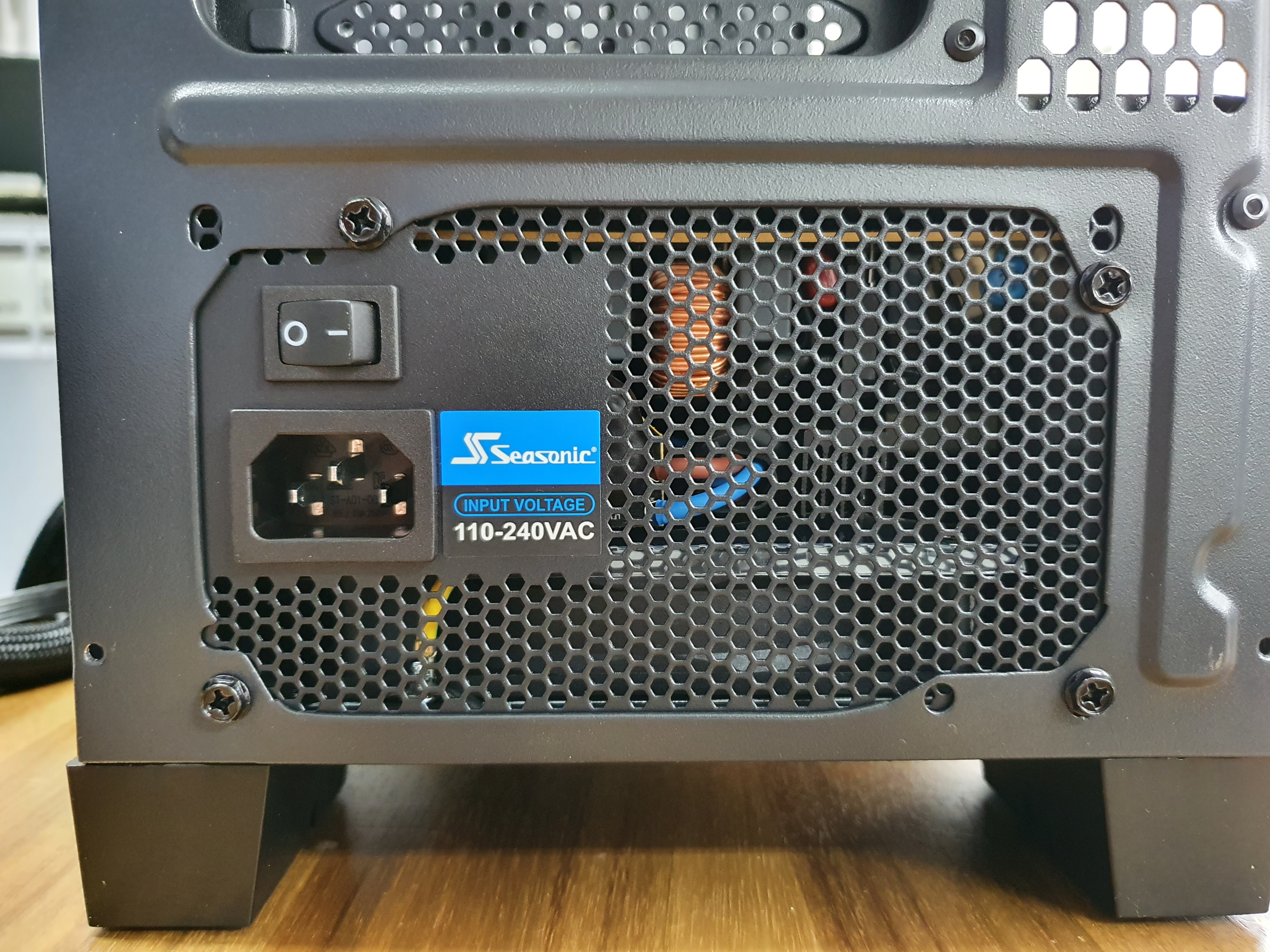

9. SSEASONIC S12 III-650W BRONZE 조립

9-1. 파워 서플라이는 하드웨어 구성에 맞는 제품으로 구입을 하는 걸 권장드립니다.

9-2. PC 케이스에 파워 서플라이를 장착하고 4군데 나사 홈 부분에 나사를 체결합니다.

9-3. CPU 보조전원, 24핀 주전원, 그래픽카드 전원, SATA 전원 케이블 중에 필요한 부분만 사용합니다.

---

10. PLED+, PLED-, PWRBTN, HDLED+, HDLED-, RESET, AUDIO, USB, SPEAKER 조립

10-1. 전면 패널은 PC 케이스와 메인보드 제조사마다 차이가 있으므로 매뉴얼을 참고해서 진행합니다.

10-2. PC 케이스에 있는 전원 스위치, 전원 LED, 리셋 스위치, 리셋 LED, 하드 디스크 LED를 + , - 에 맞게 연결합니다.

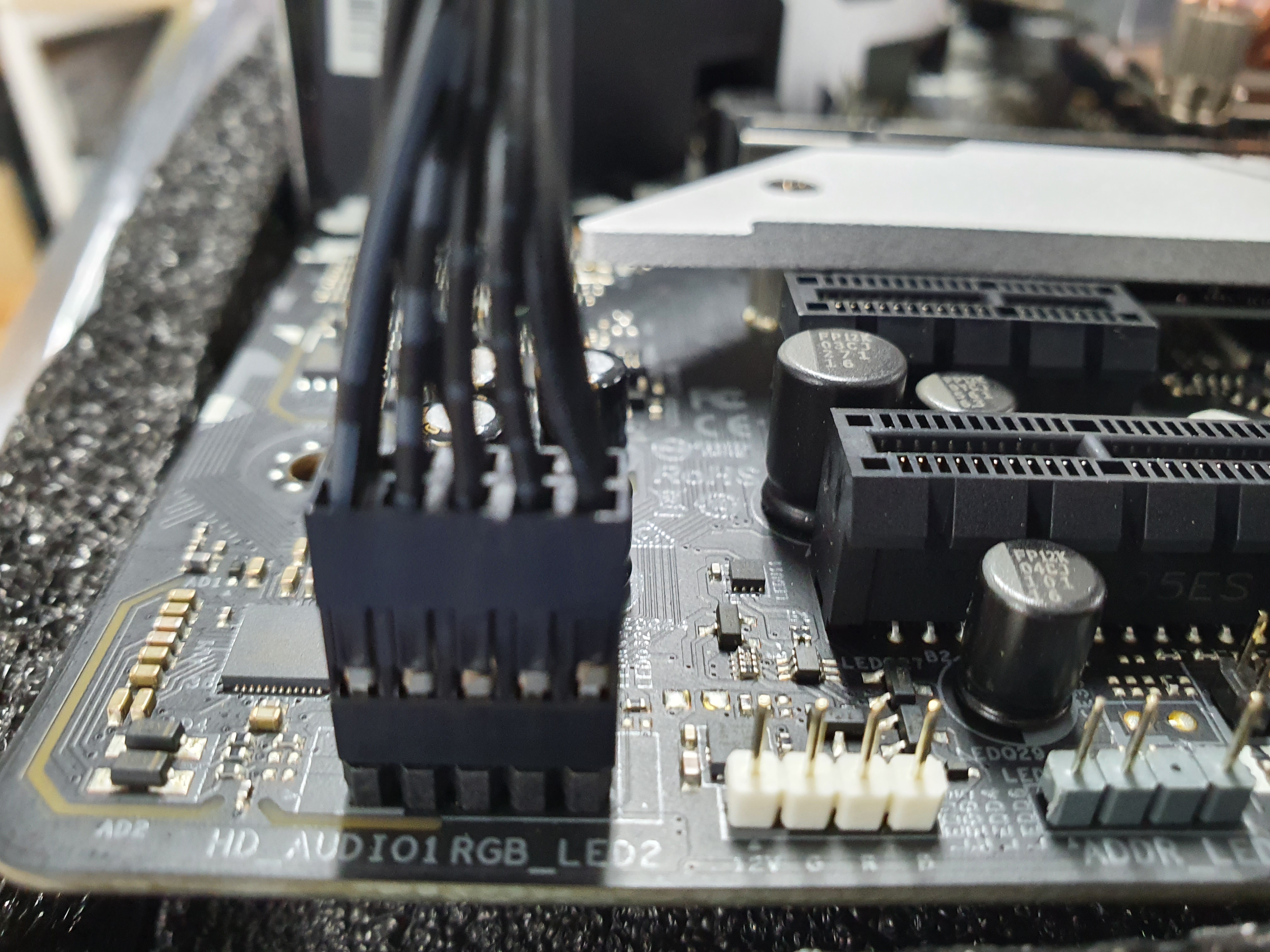

10-3. AUDIO, USB 2.0, USB 3.0, SPEAKER 케이블을 메인보드에 연결합니다.

---

11. CPU 보조전원, 24핀 주전원

11-1. CPU 보조전원은 메인보드마다 차이가 있으며 파워 서플라이에서 CPU 전원이라고 표시된 케이블을 홈에 맞게 결착합니다.

그래픽카드 PCI-E라고 표시되어 있는 케이블과 혼동하지 않도록 주의합니다.

11-2. 24핀 주전원 케이블을 메인보드에 있는 홈의 방향에 맞게 결착합니다.

---

12. GIGABYTE GEFORCE RTX 2060 WINDFORCE OC 12GB 조립

12-1. PC 케이스에 그래픽카드가 장착될 위치에 있는 브래킷을 제거합니다.

12-2. 메인보드에 그래픽카드 PCI-E 3.0 또는 4.0을 지원하는 소켓에 장착합니다.

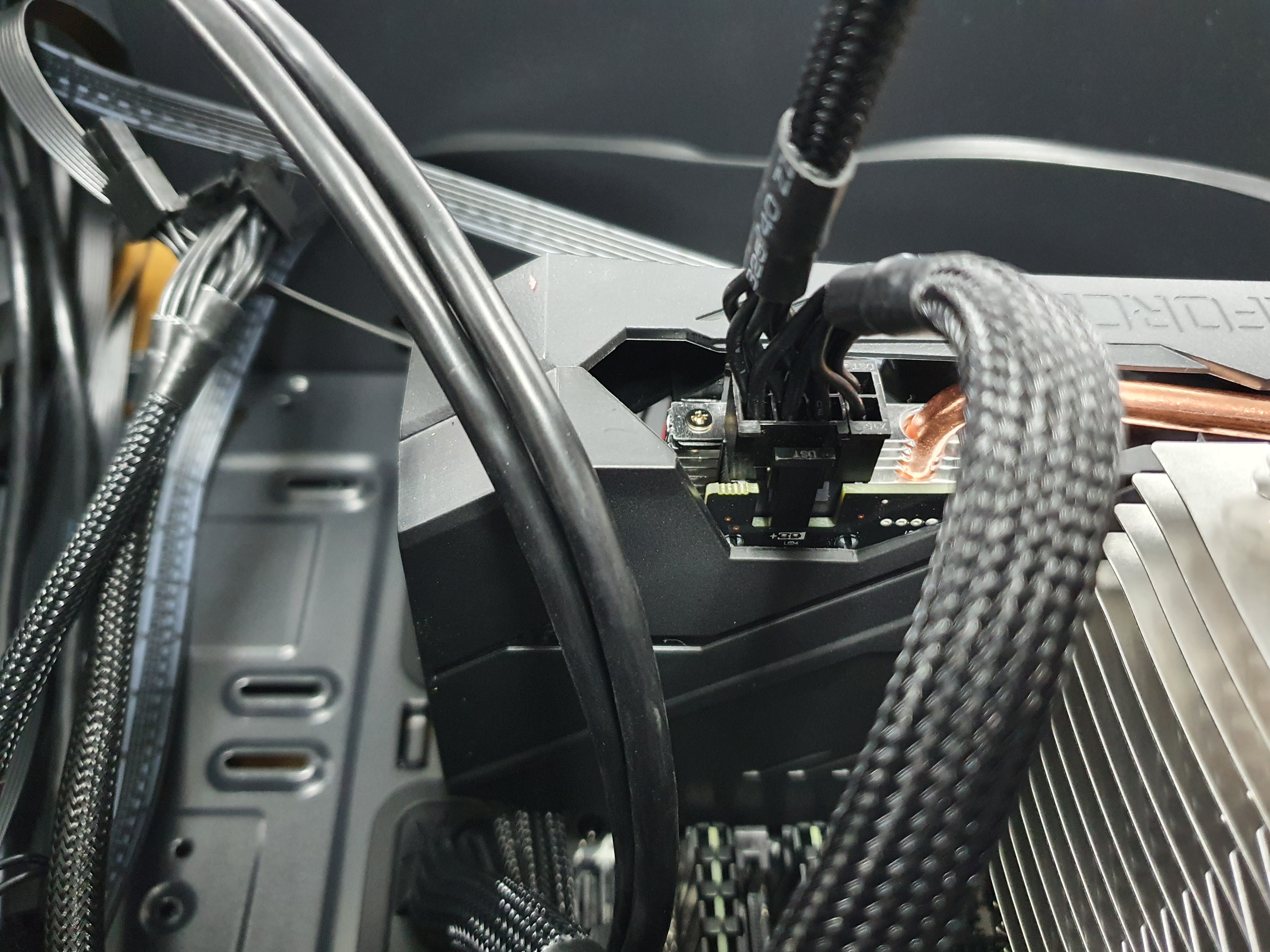

12-3. 그래픽카드는 제조사마다 보조전원이 다르게 구성되어 있을 수 있으며 파워 서플라이에서 PCI-E라고 적혀있는 케이블과 연결합니다.

---

13. 케이블 선정리

13-1. 케이블 선정리는 외관상으로 깔끔하게 보이는 이유도 있으나 PC 케이스에서 돌아가는 팬(FAN)과 케이블이 만나지 않도록 하는 역할을 함으로 케이블 타이로 작업을 합니다.

13-2. 케이블 타이로 작업한 이후 케이블이 약간씩 당겨짐으로 결착이 헐거워질 수도 있으므로 작업한 이후 케이블 연결 부분을 한 번씩 "꾸~욱~" 눌러서 결착이 잘 되었는지 확인합니다.

---

14. SAMSUNG ODYSSEY G3 S24AG300NKXKR

14-1. 모니터는 개인 취향에 따라 차이가 있으므로 가격 대비 성능 또는 사용 용도에 맞게 구매를 진행합니다.

14-2. 모니터 해상도가 FHD(1920x1080), QHD(2560x1440), UHD(3840x2160)인지에 따라 하드웨어 사양을 다르게 구매해야 할 수도 있습니다.

14-3. 내장 그래픽은 CPU, 메인보드에서 지원하는 사양에 맞게 구매를 진행합니다.

14-4. 외장 그래픽카드는 HDMI, DP 연결방식에 따라 최대 해상도 및 최대 주사율이 달라질 수 있습니다.

14-5. VA 패널, IPS 패널인지에 따라 광시야각, 밝기의 차이가 있을 수 있습니다.

14-6. 게이밍용 모니터일 경우 AMD FreeSync, NVIDIA G-SYNC를 지원하는지 확인이 필요합니다.

---
