AMD 사무용 데스크탑 컴퓨터 조립

1. 컴퓨터 사양

[CPU] AMD 라이젠 5 마티스 3500X

[메인보드] ASUS TUF GAMING X570-PLUS STCOM

[그래픽카드] SAPPHIRE Radeon RX 5500 XT PULSE OC D6 8GB Dual-X

[메모리(RAM)] GeIL DDR4 PC4-25600 CL16 SUPER LUCE RGB Sync TUF 8GB X 2

[하드디스크] Westurn Digital Black NVMe SSD SN750 M.2 2280 250GB TLC

[ODD] LG전자 Super-Multi Blue BH16NS55

[파워서플라이] CORSAIR CX650 80 PLUS BRONZE

[케이스] 3RSYS T100 발키리

[모니터] LG UltraGear Gaming Monitor 24GL600F

---

2. AMD AM4 소켓 규격 CPU 조립

2-1. 메인보드에 CPU를 장착하기 위해 AM4 소켓규격 옆에 있는 레버를 90도 직각으로 올립니다.

2-2. CPU 모서리 세모 표시 방향과 메인보드 AM4 소켓 모서리 세모 표시 방향이 일치하도록 장착합니다.

2-3. AM4 소켓 규격 옆에 있는 레버를 이용해서 CPU를 메인보드에 결착이 되도록 합니다.

2-4. AMD 기본 쿨러는 라이젠 시리즈에 따라서 장착방법이 다를 수 있으므로 매뉴얼을 참고하시길 바랍니다.

AMD 라이젠 5 마티스 3500X 기본쿨러는 4방향의 나사를 조금씩 드라이버로 돌려가면서 뜨지 않게 장착합니다.

2-5. AMD 기본쿨러 보조전원 핀을 메인보드에 연결합니다.

012345

---

3. DDR4 메모리 8GB x 2개 조립

3-1. 메인보드 매뉴얼을 참고하여 듀얼 채널을 지원하는 소켓 번호에 맞게 장착합니다.

3-2. 소켓 고정 레버를 바깥 방향으로 한 뒤에 위에서 아래로 힘을 가해서 딸~깍~ 소리가 날 때까지 누릅니다.

3-3. 소켓 고정 레버의 한쪽 방향이 고정되어 있을 경우 반대 방향만으로 장착이 가능합니다.

012

---

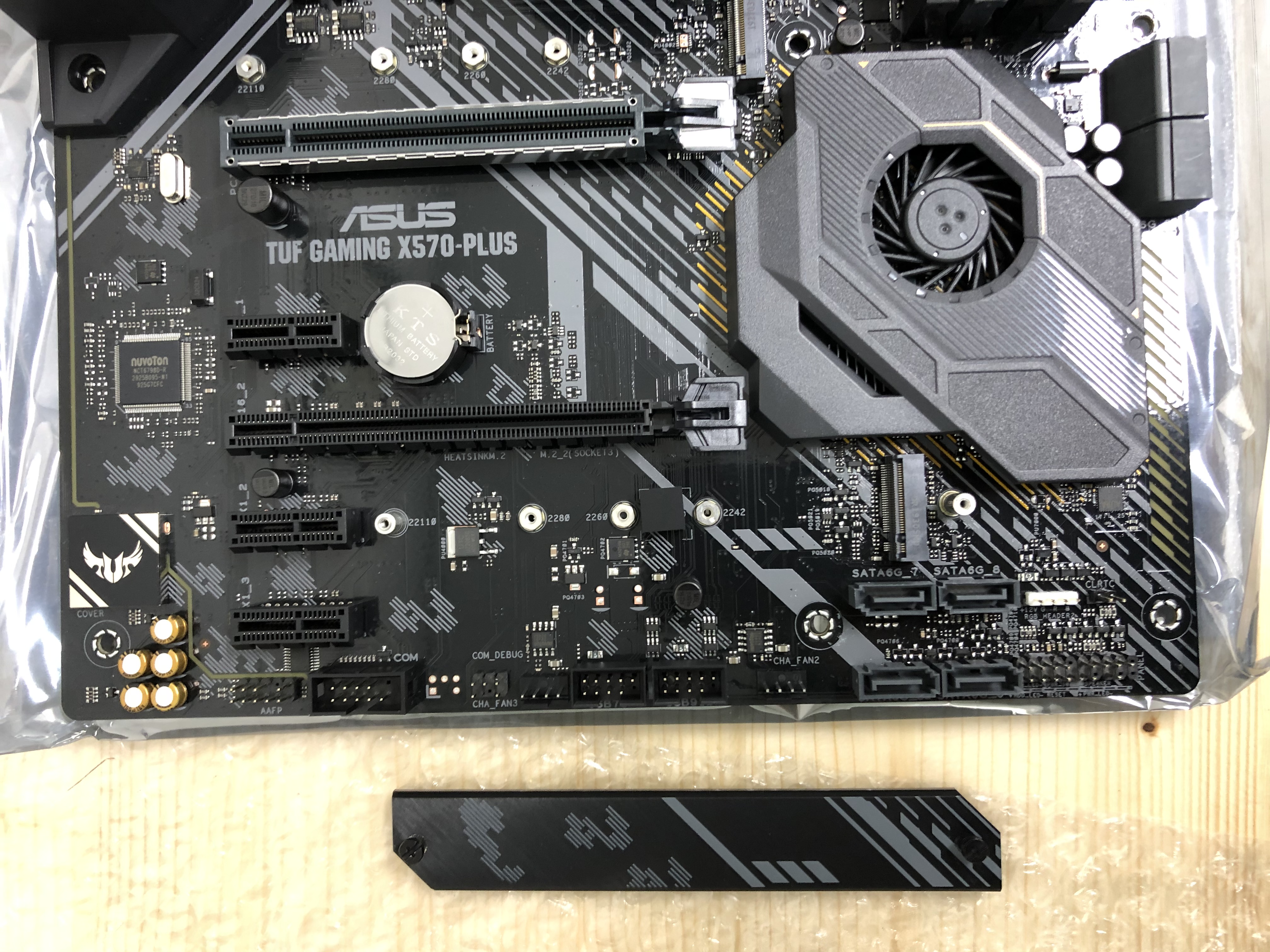

4. M.2 2280 NVMe SSD 하드디스크 조립

4-1. 메인보드 매뉴얼을 참고하여 M.2 2280 NVMe SSD 지원 여부를 확인합니다.

4-2. M.2 2280 NVMe 방열판이 있다면 드라이버로 덮개를 제거합니다.

4-3. M.2 2280 NVMe 소켓 규격에 맞게 끼운 뒤 나사로 조여줍니다.

4-4. M.2 2280 NVMe 방열판 덮개에 있는 써멀 패드 비닐을 제거합니다.

4-5. M.2 2280 NVMe 방열판 덮개를 나사로 조여줍니다.

012

---

5. 파워 서플라이 조립

5-1. 컴퓨터 케이스 아래쪽에 통풍구가 있는지 확인 이후 파워 서플라이 쿨링팬이 아래 방향으로 향하게 합니다.

5-2. 컴퓨터 케이스에 파워 서플라이를 나사로 조여서 고정합니다.

5-3. 파워 서플라이에서 제공하는 24핀 주전원, CPU 보조전원, 그래픽카드 보조전원, SATA 전원 케이블, 케이스 쿨링팬 전원 케이블을 연결합니다.

012

---

6. 전면 패널 케이블 연결

6-1. 전면패널 케이블은 메인보드 제조사마다 차이가 있으므로 매뉴얼을 참고하셔서 진행하시길 권장드립니다.

6-2. HDD LED +,-, RESET SW, POWER LED +,-, POWER SW, USB, HD AUDIO, SPEAKER

6-3. 전면패널 케이블선의 길이를 참고하여 메인보드를 케이스에 장착하기 전에 진행하시는 방법도 괜찮습니다.

01234567

---

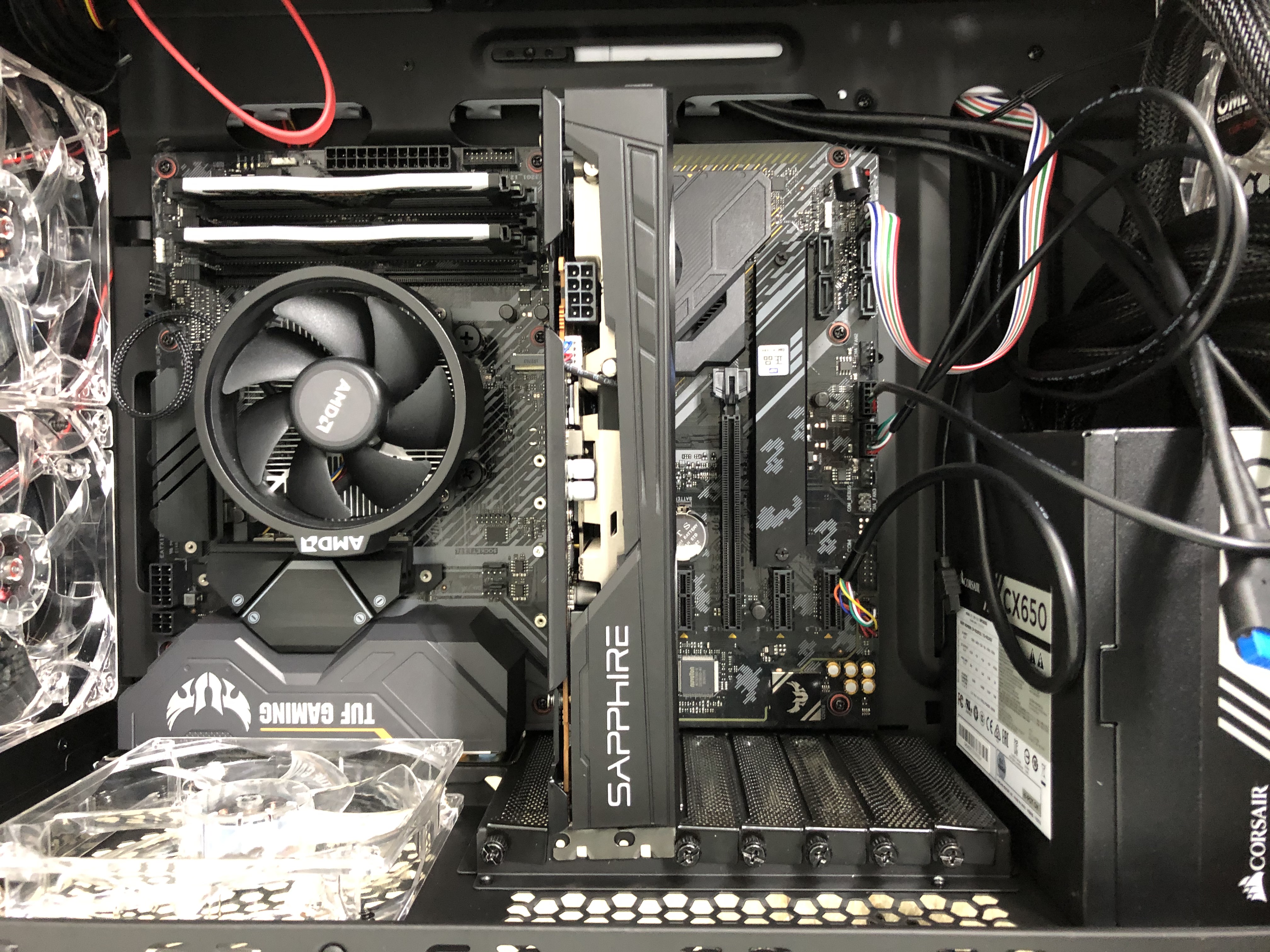

7. 라데온 RX 5500XT 그래픽카드 조립

7-1. 그래픽카드는 메인보드에서 제공하는 PCI-E 소켓 방향에 맞게 장착을 진행합니다.

7-2. 그래픽카드 장착 전에 케이스 후면 그래픽카드 장착 부위의 브래킷을 미리 제거합니다.

7-3. 그래픽카드를 PCI-E 소켓에 장착 이후 나사로 조여서 고정합니다.

7-4. 그래픽카드 장착이후 PEI-E 보조전원 케이블을 연결합니다.

7-5. 그래픽카드 사양에 따라 보조전원 핀 수가 다르므로 그래픽카드에 맞게 보조전원 케이블을 연결합니다.

01234

---

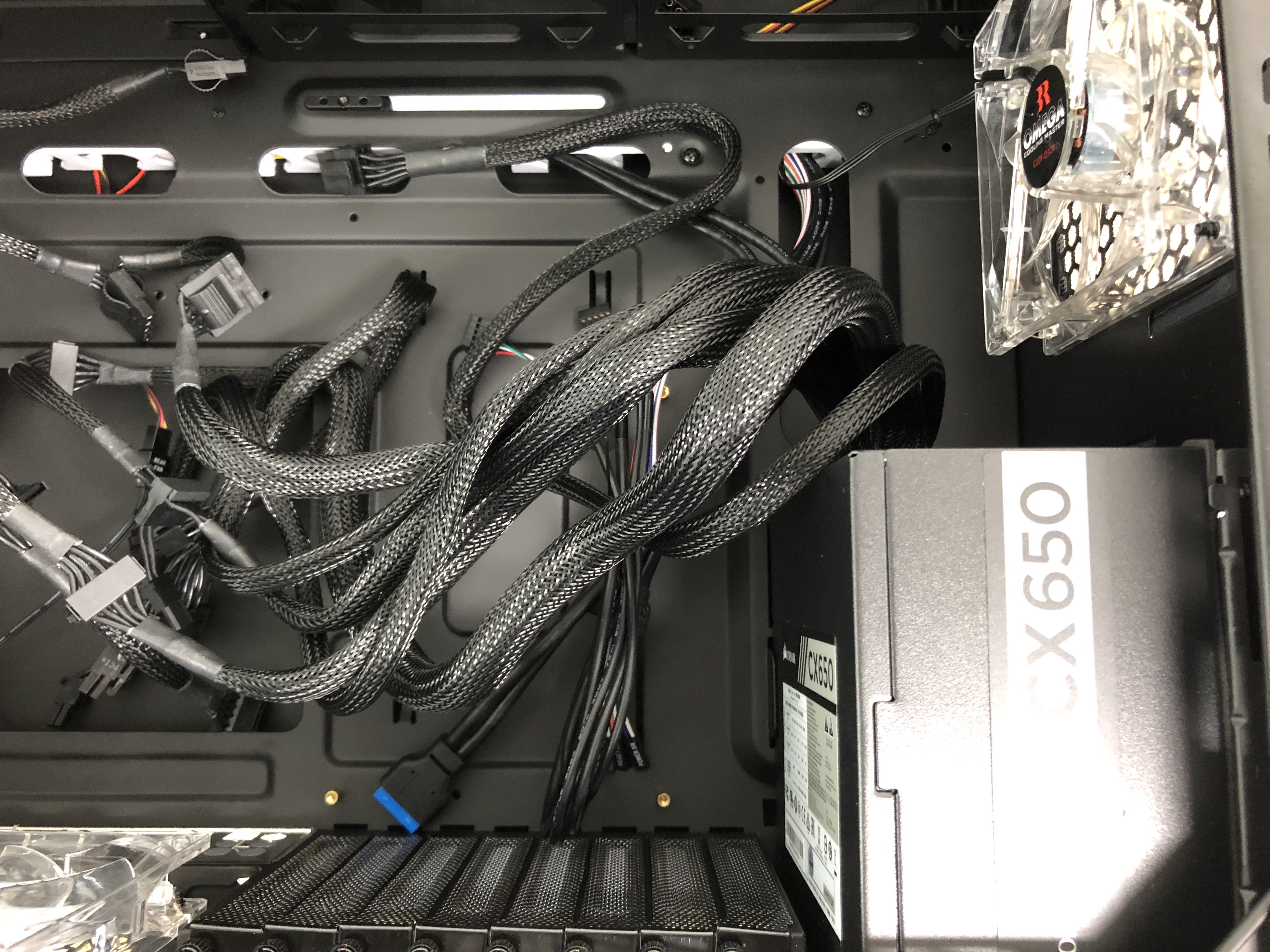

8. 케이블 연결 및 선정리

8-1. CPU 기본 쿨러, 그래픽카드, 하드디스크, ODD, 케이블 쿨링팬 전원 케이블을 연결합니다.

8-2. 컴퓨터 부팅이 정상적으로 이루어져 삐~익! 한 번의 비프음으로 정상 부팅이 되는지 확인합니다.

8-3. 정상부팅이 된다면 케이블이 쿨링팬에 닿지 않게 케이블 타이나 선으로 깔끔하게 정리합니다.

01234567

---

9. 바이오스 진입 및 확인

9-1. 컴퓨터 부팅 이후 DEL 또는 F2 키를 눌러서 바이오스에 진입합니다.

메인보드 제조사마다 바이오스 진입하는 단축키는 다를 수 있으므로 매뉴얼 또는 부팅 화면을 참고 바랍니다.

9-2. 바이오스 진입 이후 기본적으로 하드웨어 정보가 정상적으로 표시되는지 확인합니다.

9-3. CPU 온도가 일정하게 상승 이후 유지하는지 확인 작업으로 CPU 기본 쿨러 장착이 잘 되었는지 확인합니다.

9-4. 메모리, 하드디스크, ODD 정보를 확인해서 정상 작동하는지 확인합니다.

9-5. 변경한 정보가 있다면 저장 이후 재부팅합니다.

0

---

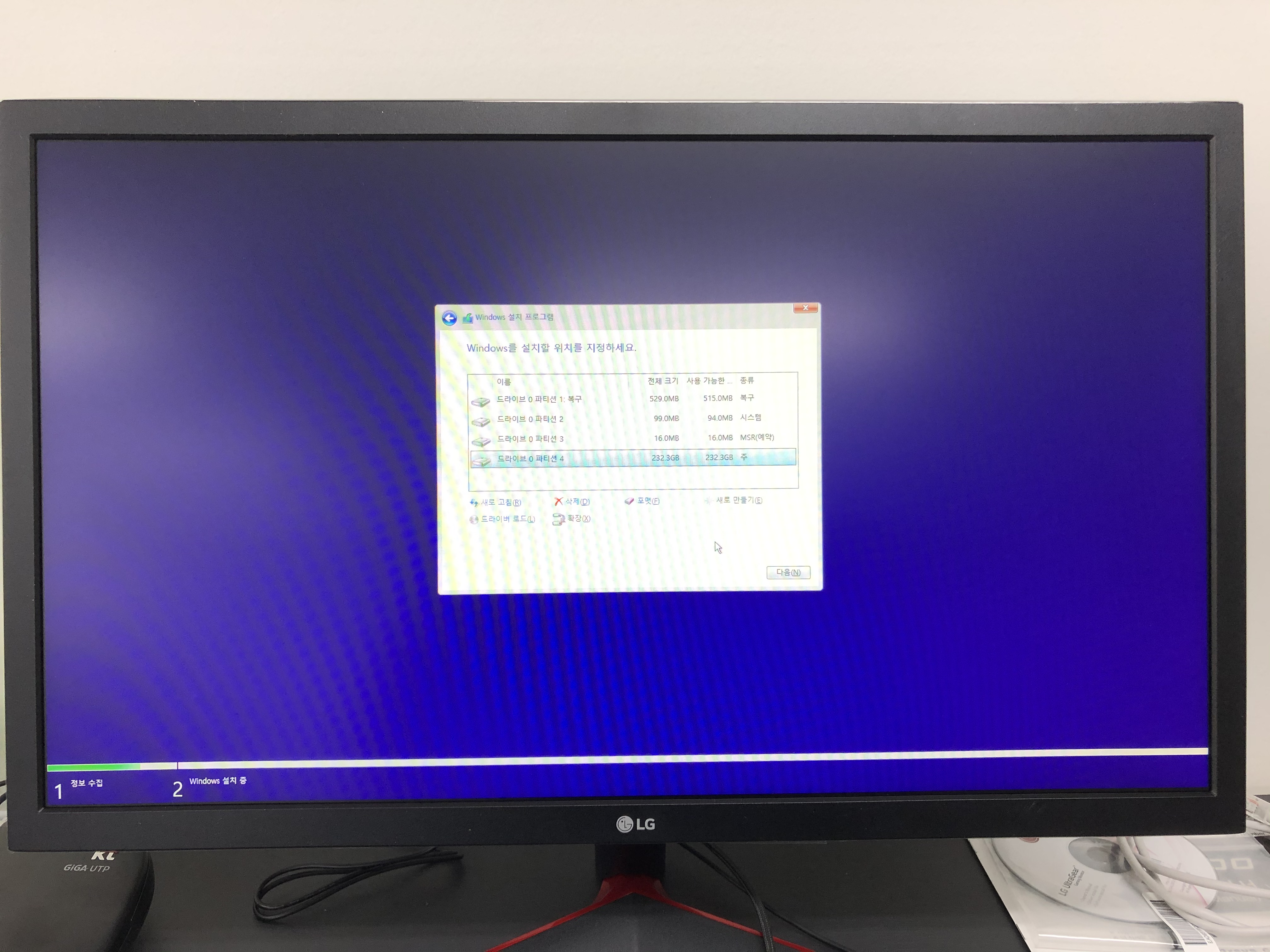

10. 윈도 10 운영체제 설치

10-1. 윈도우 10 운영체제 부팅 USB를 USB 포트에 연결합니다.

10-2. 바이오스 화면에 진입해서 윈도우 부팅 USB 저장장치를 부팅 1순위로 합니다.

10-3. 윈도 재부팅이후 윈도우 10 운영체제를 설치를 진행합니다.

01234567

---

11. 드라이버 설치

11-1. 윈도우 운영체제 설치 이후 메인보드 제조사에서 제공하는 드라이버 CD/DVD로 설치를 진행합니다.

11-2. 기본적으로 AMD 칩셋(CHIPSET), 오디오(AUDIO), 네트워크(LAN) 드라이버를 설치합니다.

11-3. 그래픽카드 드라이버는 제조사 홈페이지에서 드라이버 설치 파일을 다운로드하여서 설치합니다.

11-4. 필요에 따라 제조사 홈페이지에서 제공하는 유틸리티를 설치합니다.

11-5. 필요에 따라 제조사 홈페이지에서 제공하는 바이오스 버전을 업데이트를 진행합니다.



[참고사항]

바이오스 업데이트는 필수사항은 아니며 최신 CPU를 지원하지 않는다거나 하는 상황에서 설치를 진행합니다.



[주의사항]

바이오스 업데이트 중에는 컴퓨터 전원이 종료되지 않도록 주의하셔야 하며 제조사에서 권장하는 방식으로 진행하시는 걸 권장드립니다.



01

---
